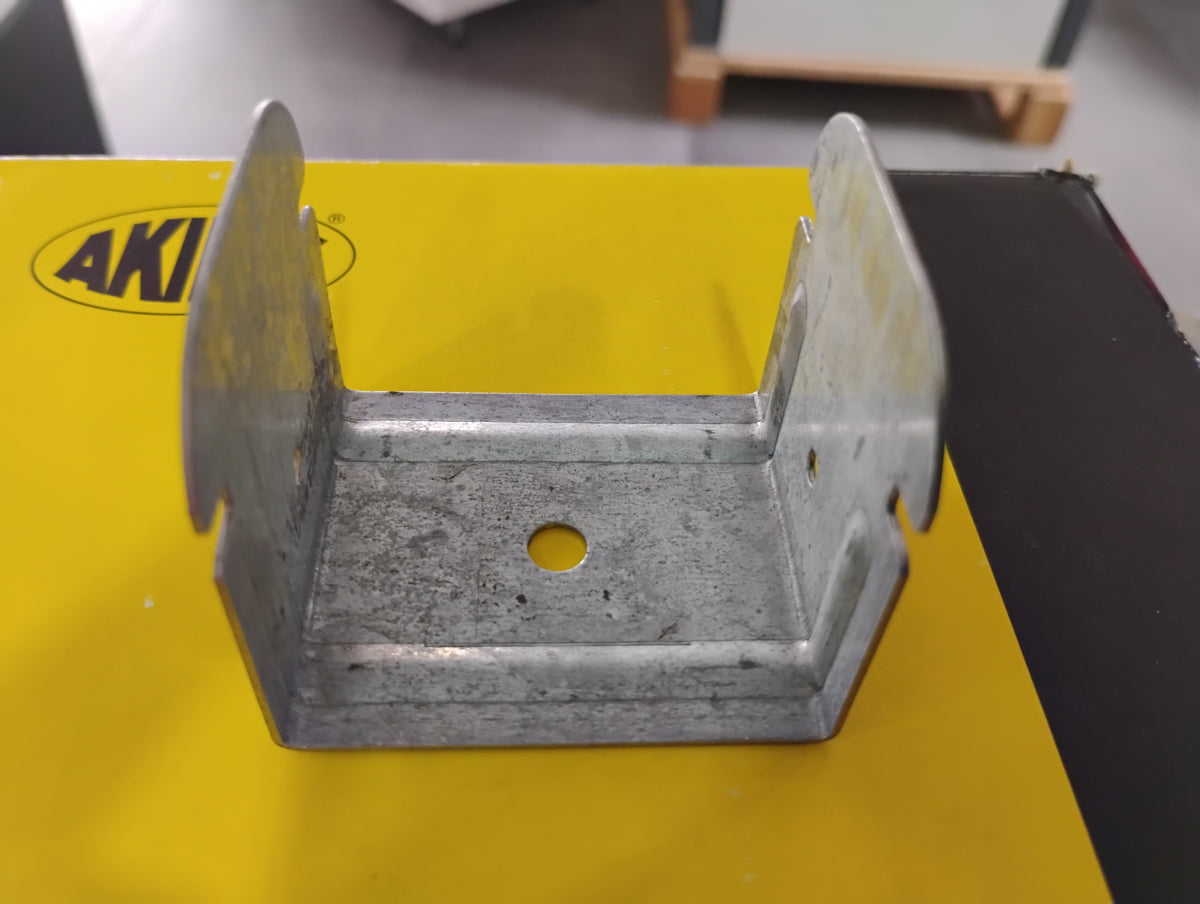

Cavaliere per Doppia Orditura 27/50 mm con Foro Ø6 – Bordi Schiacciati

Cavaliere per doppia orditura con foro dm.6 per profilo 27/50 Bordi schiacciati spessore 0,8 mm x Cartongesso Cod. S 3257

Il cavaliere per doppia orditura è un accessorio metallico utilizzato per collegare e bloccare a incrocio i profili da soffitto nelle strutture in cartongesso.

È compatibile con profili 27/50 mm dotati di bordi schiacciati ed è realizzato in acciaio zincato con spessore nominale di 0,8 mm. Il foro passante da 6 mm permette l’abbinamento agli elementi di collegamento o sospensione previsti dal sistema costruttivo.

Viene impiegato principalmente nella realizzazione di controsoffitti a doppia orditura, nei quali i profili primari e secondari sono disposti su due livelli e incrociati tra loro.

Caratteristiche tecniche

• Tipologia: cavaliere alto per doppia orditura
• Impiego: strutture metalliche per cartongesso
• Funzione: collegamento a incrocio dei profili da soffitto
• Profilo compatibile: 27/50 mm
• Tipologia del profilo: con bordi schiacciati
• Materiale: acciaio zincato
• Spessore nominale: 0,8 mm
• Foro: passante
• Diametro del foro: 6 mm
• Installazione: per innesto e bloccaggio sui profili
• Destinazione prevalente: controsoffitti a doppia orditura
• Unità di vendita: pezzo
• Codice prodotto: S 3257

Campi d’impiego

Il cavaliere è indicato per:

• controsoffitti in cartongesso a doppia orditura;
• collegamento tra profili primari e secondari;
• bloccaggio ortogonale dei profili da soffitto;
• velette e ribassamenti con struttura metallica;
• strutture tecniche sospese progettate con profili 27/50 mm;
• contropareti, esclusivamente quando previsto dal relativo sistema di posa.

Compatibilità

Prima dell’acquisto verificare che il profilo utilizzato presenti:

• sezione nominale 27/50 mm;
• bordi schiacciati;
• geometria compatibile con il cavaliere;
• spessore e caratteristiche previste dal progetto.

I profili con bordi arrotondati richiedono un cavaliere specifico e non devono essere considerati automaticamente compatibili con questa versione.

Il foro è passante da Ø6 mm e non deve essere confuso con un foro filettato M6. L’eventuale pendino, barra o altro elemento di collegamento deve essere scelto secondo la configurazione prevista dal produttore del sistema.

Indicazioni per la posa

Collocare il cavaliere nel punto d’incrocio tra il profilo principale e quello secondario, orientandolo correttamente rispetto ai bordi del montante.

Premere l’accessorio fino al completo innesto, verificando che:

• le alette siano correttamente agganciate;
• i profili risultino ortogonali e ben allineati;
• il cavaliere non presenti deformazioni;
• il collegamento sia stabile prima del montaggio delle lastre;
• interassi e punti di sospensione rispettino il progetto.

Il numero dei cavalieri, gli interassi e i carichi ammissibili devono essere determinati in base al sistema completo, al peso del rivestimento, alla struttura del solaio e alle prescrizioni progettuali.

Avvertenze

• Non utilizzare su profili di sezione o bordo differenti.
• Non allargare o deformare il foro per adattarlo ad altri componenti.
• Non riutilizzare accessori già deformati o precedentemente installati.
• Non impiegare il cavaliere come unico elemento di sospensione se il sistema non lo prevede.
• Per controsoffitti con requisiti antincendio, acustici o antisismici utilizzare esclusivamente componenti contemplati nella configurazione certificata.
• L’installazione deve essere eseguita da personale competente.
• Verificare la portata dell’intero sistema e non del singolo accessorio isolato.

Denominazione, sezione, tipo di bordo, spessore e codice sono confermati nella scheda Sodano Ceramiche. La funzione di bloccaggio a incrocio e le caratteristiche delle varianti equivalenti sono illustrate nella documentazione tecnica Akifix.
