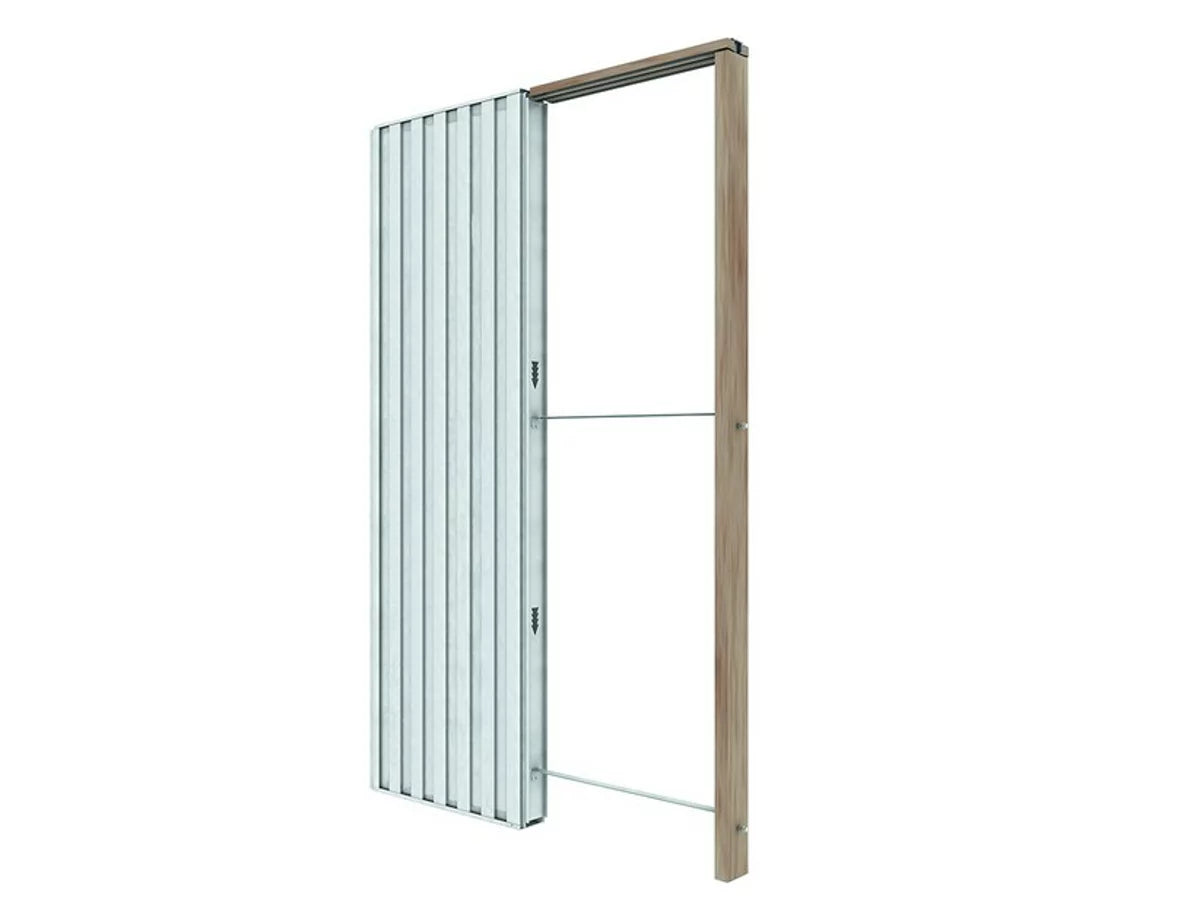

Controtelaio Stirparo 90×210 cm per Porta Scorrevole a Scomparsa – Cartongesso

Controtelaio Stirparo 90×210 cm per Porta Scorrevole a Scomparsa – Cartongesso COD.EX034

Controtelaio Stirparo progettato per installare una porta scorrevole a scomparsa ad anta singola all’interno di una parete in cartongesso.

La porta scorre nel cassonetto metallico integrato nella parete, liberando lo spazio normalmente occupato dall’apertura di una porta a battente. La luce di passaggio nominale di 90×210 cm lo rende indicato per abitazioni, uffici e ambienti nei quali si desidera un’apertura comoda e funzionale.

La struttura può essere rivestita direttamente con lastre in cartongesso, utilizzando i punti di fissaggio predisposti.

Caratteristiche tecniche

• Marca: Stirparo
• Tipologia: controtelaio per porta scorrevole a scomparsa
• Configurazione: anta singola
• Parete compatibile: cartongesso
• Luce di passaggio nominale: 900 × 2100 mm
• Ingombro massimo indicato: 1900 × 2180 mm
• Misura indicativa dell’anta: 920 × 2110 mm
• Spessore della parete finita: 100 mm
• Sede interna del controtelaio: 62 mm
• Spessore previsto della lastra: 12,5 mm
• Struttura: metallica
• Guida superiore: alluminio estruso
• Portata massima del kit di scorrimento: 120 kg
• Installazione: interna alla parete
• Unità di vendita: 1 controtelaio
• Codice articolo: non indicato
• EAN: non indicato

Precisazione sulle dimensioni

La misura 90×210 cm indica la luce nominale di passaggio della porta e non l’ingombro complessivo del controtelaio.

Per l’installazione bisogna considerare:

• Luce di passaggio: 900 × 2100 mm
• Ingombro massimo: 1900 × 2180 mm
• Anta indicativa: 920 × 2110 mm
• Parete finita: 100 mm

Le quote devono essere controllate direttamente sul prodotto prima di realizzare e chiudere la parete.

Struttura e dotazione

Il sistema comprende normalmente:

• Cassonetto metallico
• Traversa superiore
• Guida di scorrimento in alluminio
• Montante di battuta
• Kit carrelli
• Pattino o guida inferiore
• Staffe e punti di ancoraggio
• Viteria per l’assemblaggio e il fissaggio del cartongesso

La dotazione effettiva deve essere verificata al momento della consegna.

Elementi non inclusi

Salvo diversa indicazione commerciale, non sono compresi:

• Anta della porta
• Stipiti
• Coprifili
• Maniglia
• Serratura
• Kit per anta in vetro
• Sistema di rallentamento
• Motorizzazione
• Lastre in cartongesso
• Profili metallici della parete
• Materiali di stuccatura e finitura
• Posa in opera

Destinazioni d’uso

Indicato per:

• Bagni e antibagni
• Camere da letto
• Cabine armadio
• Cucine
• Ripostigli
• Disimpegni
• Uffici
• Strutture ricettive
• Pareti divisorie in cartongesso

Vantaggi

• Recupera lo spazio occupato dalle porte a battente
• Consente la completa scomparsa dell’anta nella parete
• Specifico per strutture in cartongesso
• Luce di passaggio ampia da 90 cm
• Guida in alluminio estruso
• Kit di scorrimento con portata fino a 120 kg
• Montaggio mediante sistemi di fissaggio predisposti
• Adatto a interventi di nuova costruzione e ristrutturazione
• Possibilità di installare accessori compatibili

Peso e spedizione

Il peso del controtelaio 90×210 cm non è dichiarato nella documentazione Stirparo consultata.

Per configurare provvisoriamente la spedizione si può utilizzare un peso indicativo di circa 24–28 kg, da sostituire con il peso effettivamente rilevato sul prodotto completo e imballato.

A causa della lunghezza e dell’ingombro, è consigliata:

• Spedizione su pallet
• Consegna tramite vettore per merce voluminosa
• Consegna dedicata
• Oppure ritiro presso il punto vendita

Il prodotto potrebbe non essere accettato come pacco standard dai comuni corrieri espressi.

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Luce di passaggio richiesta: 90×210 cm
• Tipo di parete: cartongesso
• Spessore finito della parete: 100 mm
• Spazio disponibile per un ingombro di circa 190×218 cm
• Spessore e peso dell’anta
• Compatibilità di stipiti e coprifili
• Presenza di tutti i componenti di scorrimento
• Assenza di tubazioni, cavi e scatole elettriche nella zona del cassonetto

Il prodotto non è la versione specifica per pareti in muratura da intonacare.

Indicazioni d’installazione

La posa deve essere eseguita da personale qualificato prima della chiusura definitiva della parete.

Durante il montaggio è necessario:

• Assemblare il controtelaio seguendo le istruzioni Stirparo
• Posizionare la struttura sul livello del pavimento finito
• Verificare piombo, livello e diagonali
• Collegare stabilmente il controtelaio all’orditura metallica
• Evitare deformazioni del cassonetto
• Proteggere la guida da polvere e residui di lavorazione
• Utilizzare viti di lunghezza adeguata
• Evitare che le viti entrino nello spazio di scorrimento dell’anta
• Verificare il funzionamento dei carrelli prima di applicare tutte le lastre
• Completare stuccatura e finitura senza ostruire le parti ispezionabili
• Regolare l’anta dopo la completa finitura della parete

L’ingombro, lo spessore della parete e la portata del sistema di scorrimento sono riportati nella brochure tecnica Stirparo Smart. Caratteristiche costruttive, accessori e garanzia della famiglia di controtelai sono descritti nel catalogo Stirparo Eureka.
