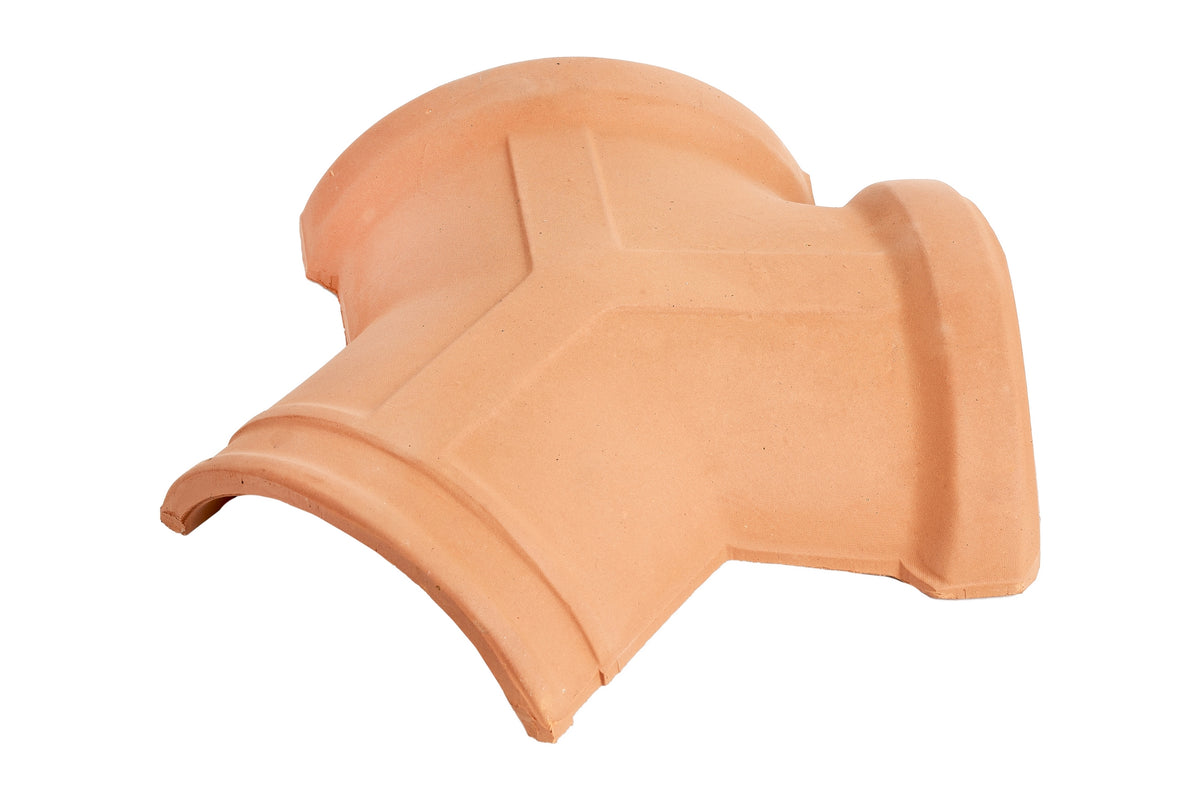

Incrocio a 3 Vie Rosso in Laterizio per Tegole FBM

Incrocio a 3 Vie Rosso in Laterizio per Tegole FBM

L’Incrocio a 3 Vie per Tegole FBM è un elemento speciale in laterizio destinato al raccordo di tre linee di colmo o displuvio nelle coperture inclinate.

La particolare forma a tre bracci consente di completare il punto d’incontro tra differenti sezioni del tetto, assicurando continuità funzionale ed estetica agli elementi di colmo.

La colorazione rossa lo rende indicato per coperture realizzate con tegole e accessori FBM nella corrispondente finitura.

Caratteristiche tecniche

• Marca: FBM – Fornaci Briziarelli Marsciano
• Tipologia: incrocio a tre vie per tegole
• Materiale: laterizio
• Colore: rosso
• Numero di raccordi: 3
• Lunghezza dei bracci tra le vie: 170 mm
• Larghezza dei bracci: 230 mm
• Altezza al vertice della curvatura: 80 mm
• Peso di ogni elemento: 3,50 kg
• Collocazione: intersezione tra linee di colmo e displuvio
• Stabilimento di produzione: Marsciano
• Codice produttore: non indicato nella scheda ufficiale consultata
• Pezzi per confezione: non indicati
• Unità di vendita: 1 pezzo

Destinazioni d’uso

Indicato per:

• Collegamento di tre linee di colmo
• Intersezioni tra colmo e displuvi
• Coperture inclinate
• Tetti a più falde
• Edifici residenziali
• Tettoie e porticati
• Nuove costruzioni
• Rifacimento di coperture esistenti
• Coperture realizzate con tegole e colmi rossi compatibili

Funzioni

L’incrocio a tre vie contribuisce a:

• Raccordare tre differenti linee della copertura
• Proteggere il punto d’incontro tra colmi e displuvi
• Limitare l’ingresso diretto dell’acqua piovana
• Garantire continuità estetica alla copertura
• Ridurre la necessità di tagliare e adattare manualmente i colmi
• Completare correttamente tetti dalla geometria articolata

Il prodotto non sostituisce gli elementi di impermeabilizzazione, ventilazione e fissaggio previsti dal progetto del tetto.

Compatibilità

L’incrocio deve essere abbinato a colmi e tegole dimensionalmente compatibili.

Prima dell’acquisto verificare:

• Modello delle tegole installate
• Profilo e dimensioni dei colmi
• Geometria delle tre linee da raccordare
• Angolazione tra colmo e displuvi
• Colore e finitura della copertura
• Sistema di sovrapposizione
• Metodo di fissaggio previsto
• Eventuale necessità di lavorazioni o adattamenti in cantiere

La sola corrispondenza del colore rosso non garantisce la compatibilità con qualsiasi tegola o colmo.

Vantaggi

• Realizzato in laterizio
• Elemento specifico per raccordi a tre vie
• Compatibile con sistemi di copertura FBM idonei
• Facilita la rifinitura dei tetti a più falde
• Riduce i tagli degli elementi di colmo
• Contribuisce alla protezione del punto d’intersezione
• Colorazione rossa tradizionale
• Prodotto nello stabilimento FBM di Marsciano

Verifiche prima dell’ordine

Prima di ordinare il prodotto è necessario controllare:

• Numero degli incroci presenti sul tetto
• Misure effettive dei colmi
• Forma dell’intersezione
• Inclinazione delle falde
• Compatibilità cromatica
• Disponibilità del medesimo lotto
• Sistemi di fissaggio richiesti
• Eventuali nastri sottocolmo o accessori complementari

Per ogni intersezione a tre vie è normalmente necessario un elemento, salvo differenti indicazioni progettuali.

Indicazioni di posa

La posa deve essere effettuata da personale qualificato nel rispetto del progetto della copertura e delle istruzioni del produttore.

Durante l’installazione è necessario:

• Verificare il corretto orientamento dei tre bracci
• Controllare l’allineamento con colmo e displuvi
• Rispettare le sovrapposizioni previste
• Utilizzare sistemi di fissaggio idonei
• Proteggere il punto d’incontro dalle infiltrazioni
• Preservare la ventilazione della copertura
• Evitare tensioni o appoggi irregolari sul laterizio
• Non utilizzare elementi fessurati o scheggiati
• Controllare stabilità e tenuta dopo il montaggio
• Rispettare le norme di sicurezza per i lavori in quota

La compatibilità e il sistema di posa devono essere verificati in base alla geometria effettiva del tetto.

Pulizia e manutenzione

Il punto d’intersezione deve essere controllato periodicamente e dopo eventi meteorologici particolarmente intensi.

Durante la manutenzione verificare:

• Integrità del laterizio
• Stabilità dell’elemento
• Condizioni dei fissaggi
• Continuità delle sovrapposizioni
• Presenza di infiltrazioni
• Accumulo di foglie, muschio o detriti
• Allineamento dei colmi e dei displuvi
• Efficienza della ventilazione sottotegola

Gli interventi sulla copertura devono essere effettuati utilizzando dispositivi anticaduta e adeguate misure di sicurezza.

Peso, dimensioni e stabilimento di produzione sono riportati nella scheda ufficiale FBM dell’Incrocio a 3 Vie per Tegole.
