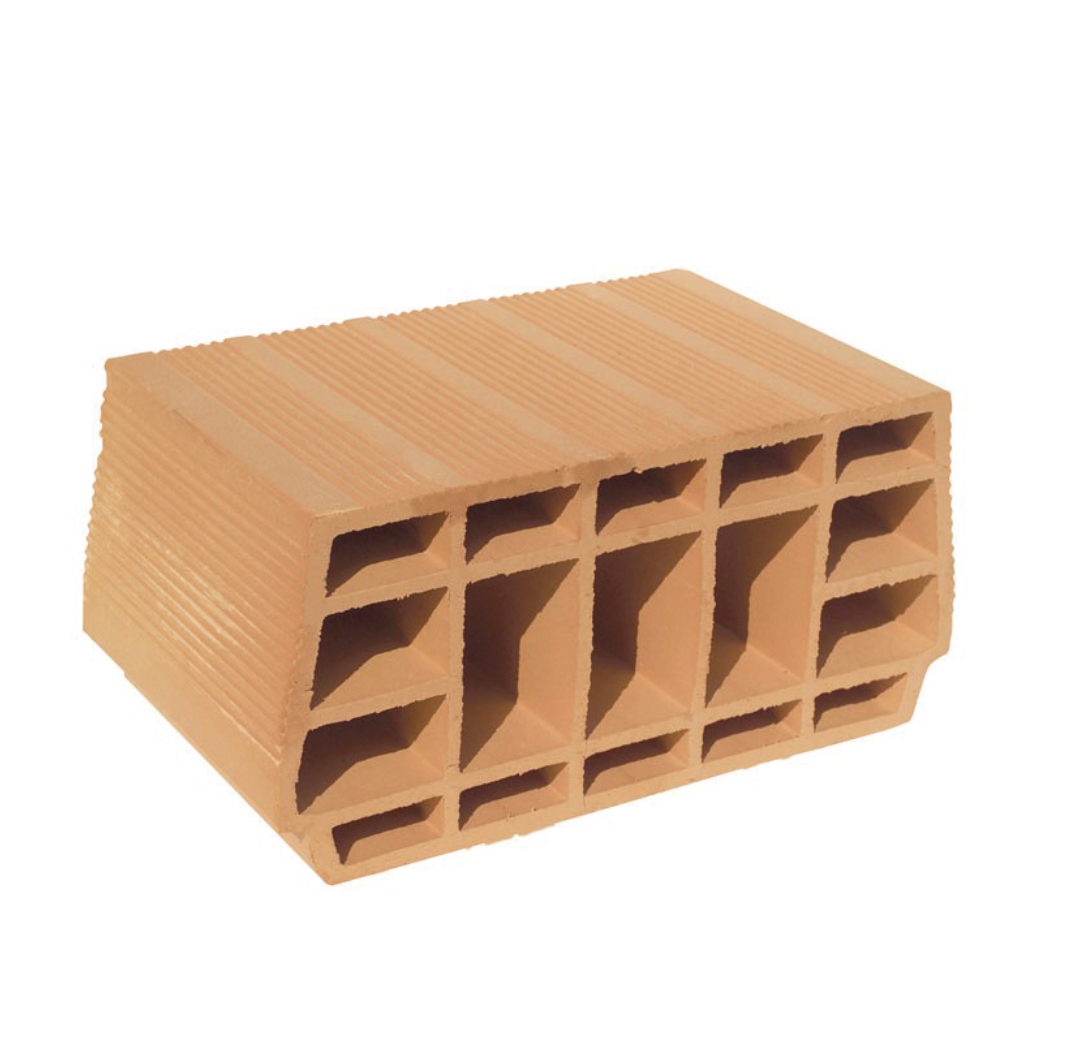

Pignatta Blocco Intermedio H12x38x25 FBM

Pignatta Blocco Intermedio da Solaio FBM H12 38×25 cm Cod. BL012

Il Blocco Intermedio FBM H12, comunemente chiamato pignatta, è un elemento in laterizio a fori orizzontali progettato per l’alleggerimento e il riempimento dei solai realizzati con travetti tralicciati o precompressi.

Le dimensioni nominali di 38 × 25 × 12 cm e gli appositi dentelli laterali consentono l’inserimento del blocco tra i travetti, contribuendo alla formazione del solaio secondo il progetto strutturale.

Il prodotto non svolge autonomamente una funzione portante e deve essere impiegato esclusivamente all’interno di sistemi di solaio correttamente progettati e dimensionati.

Caratteristiche tecniche

• Marca: FBM – Fornaci Briziarelli Marsciano
• Tipologia: elemento interposto in laterizio per solai
• Denominazione comune: pignatta
• Configurazione: blocco in laterizio a fori orizzontali
• Altezza: 120 mm
• Larghezza: 380 mm
• Profondità: 250 mm
• Dimensioni nominali: 12 × 38 × 25 cm
• Peso di ogni blocco: 5,80 kg
• Consumo indicativo: 8 pezzi/m²
• Peso indicativo dei blocchi: 46,40 kg/m²
• Massa volumica lorda: 559 kg/m³
• Categoria dimensionale: T2
• Campo di categoria: R1
• Classe del dentello di appoggio: N1
• Spessore minimo delle pareti esterne: 8 mm
• Spessore minimo delle pareti interne: 7 mm
• Resistenza media sotto carico concentrato: 2,37 kN
• Resistenza media a compressione longitudinale: 54,6 MPa
• Tipo di blocco: R1
• Classe: SR
• Reazione al fuoco: Euroclasse A1
• Sostanze pericolose: assenti
• Stabilimento di produzione: Dunarobba
• Codice prodotto: BL012
• Unità di vendita: 1 pezzo, salvo diversa configurazione commerciale

Imballaggio

• Pezzi per pacco: 108
• Peso del pacco: 626,40 kg
• Superficie indicativamente realizzabile con un pacco: 13,50 m²
• Consumo indicativo: 8 pezzi/m²

La superficie realizzabile è un valore teorico calcolato sul consumo dichiarato dal produttore. Il quantitativo effettivo deve considerare conformazione del solaio, travetti, cordoli, rompitratta, aperture, tagli ed eventuali sfridi.

A causa del peso elevato, il pacco deve essere movimentato mediante attrezzature idonee e collocato su un piano stabile.

Destinazioni d’uso

Indicato come elemento di alleggerimento e riempimento per:

• Solai con travetti tralicciati
• Solai con travetti precompressi
• Solai in laterocemento
• Nuove costruzioni
• Ristrutturazioni edilizie
• Ampliamenti e sopraelevazioni, previa verifica strutturale
• Strutture residenziali, commerciali o di servizio progettate con sistemi compatibili

Il prodotto deve essere utilizzato esclusivamente nel sistema di solaio previsto dal progetto strutturale.

Funzione del blocco

La pignatta viene posizionata tra i travetti e contribuisce a:

• Alleggerire il solaio
• Riempire gli spazi tra gli elementi portanti
• Definire la geometria dell’impalcato
• Ridurre il quantitativo di calcestruzzo rispetto a una soletta completamente piena
• Creare una superficie inferiore adatta alle successive lavorazioni

La capacità portante del solaio dipende dall’intero sistema composto da travetti, armature, calcestruzzo, soletta collaborante, appoggi e collegamenti strutturali.

Vantaggi

• Realizzazione in laterizio
• Formato specifico per solai H12
• Peso contenuto rispetto a un elemento pieno
• Dentelli laterali per l’appoggio sui travetti compatibili
• Reazione al fuoco Euroclasse A1
• Assenza dichiarata di sostanze pericolose
• Consumo regolare di 8 pezzi per metro quadrato
• Compatibile con sistemi a travetti e blocchi correttamente dimensionati
• Prodotto FBM realizzato nello stabilimento di Dunarobba

Calcolo indicativo delle quantità

Con un consumo dichiarato di 8 pezzi/m²:

• 10 m²: circa 80 blocchi
• 25 m²: circa 200 blocchi
• 50 m²: circa 400 blocchi
• 100 m²: circa 800 blocchi
• 1 pacco da 108 pezzi: circa 13,50 m²

Si consiglia di aggiungere una percentuale adeguata per tagli, rotture accidentali e adattamenti perimetrali. Il quantitativo definitivo deve essere stabilito sulla base del disegno esecutivo del solaio.

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Codice prodotto BL012
• Altezza richiesta del blocco
• Dimensioni nominali 12 × 38 × 25 cm
• Compatibilità con la tipologia di travetto
• Interasse previsto dal progetto
• Larghezza e forma dei dentelli di appoggio
• Spessore complessivo del solaio
• Quantità indicata nel computo metrico
• Modalità di scarico e movimentazione in cantiere
• Prescrizioni del progettista strutturale

Non sostituire blocchi di altezza o conformazione differente senza l’autorizzazione del tecnico responsabile.

Indicazioni per la posa

La posa deve essere eseguita da personale qualificato secondo il progetto strutturale e le prescrizioni relative al sistema di solaio adottato.

Durante l’installazione è necessario:

• Verificare il corretto posizionamento dei travetti
• Predisporre puntellazione e rompitratta come da progetto
• Appoggiare correttamente i dentelli sui travetti
• Accostare gli elementi senza forzarli
• Eliminare i blocchi lesionati o danneggiati
• Evitare carichi concentrati sulle pignatte
• Predisporre armature, cordoli e soletta secondo i calcoli strutturali
• Bagnare o preparare gli elementi quando previsto dalle indicazioni tecniche
• Distribuire il calcestruzzo senza creare accumuli localizzati
• Rispettare i tempi di maturazione prima della rimozione dei puntelli

Durante la posa non camminare direttamente sulla parte centrale delle pignatte. Utilizzare tavole o passerelle per distribuire il carico sui travetti.

Trasporto e conservazione

I blocchi devono essere:

• Trasportati su pallet integri e correttamente fissati
• Scaricati con mezzi adeguati
• Conservati su superfici piane e resistenti
• Protetti da urti e ribaltamenti
• Controllati prima della posa
• Tenuti separati dagli elementi rotti o fessurati

Piccole variazioni cromatiche sono naturali nel laterizio e non incidono sulla destinazione d’uso del prodotto.

Caratteristiche, pesi, imballaggio e prestazioni sono riportati nella scheda tecnica ufficiale FBM del Blocco Intermedio da Solaio 12×38×25 codice BL012. La destinazione come elemento di alleggerimento e riempimento è indicata nella pagina ufficiale FBM dei Blocchi Intermedi.
