Pignatta Blocco Intermedio H18x38x25 FBM

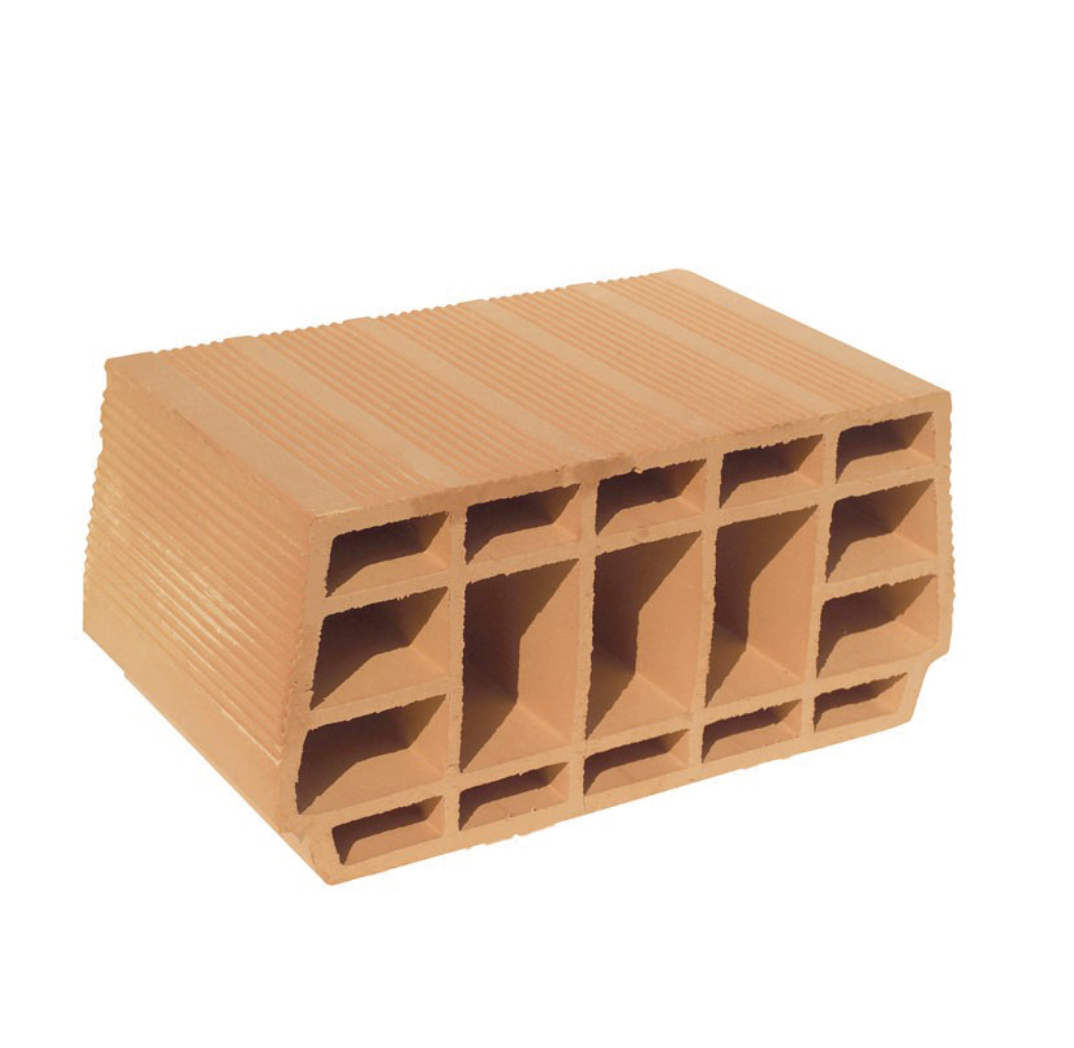

Pignatta Blocco Intermedio da Solaio FBM H18 38×25 cm Cod. BL018

Il Blocco Intermedio FBM H18, comunemente chiamato pignatta, è un elemento in laterizio a fori orizzontali destinato all’alleggerimento e al riempimento dei solai realizzati con travetti tralicciati o precompressi.

Il formato nominale di 38 × 25 cm e l’altezza di 18 cm consentono l’inserimento del blocco tra i travetti compatibili, contribuendo alla formazione del solaio secondo le indicazioni del progetto strutturale.

La pignatta non costituisce autonomamente un elemento portante e deve essere utilizzata esclusivamente all’interno di sistemi di solaio correttamente progettati e dimensionati.

Caratteristiche tecniche

• Marca: FBM – Fornaci Briziarelli Marsciano
• Tipologia: elemento interposto in laterizio per solai
• Denominazione comune: pignatta
• Configurazione: blocco in laterizio a fori orizzontali
• Altezza: 180 mm
• Larghezza: 380 mm
• Profondità: 250 mm
• Dimensioni nominali: 18 × 38 × 25 cm
• Peso di ogni blocco: 8,30 kg
• Consumo indicativo: 8 pezzi/m²
• Peso indicativo dei blocchi: 66,40 kg/m²
• Massa volumica lorda: 525 kg/m³
• Categoria della massa volumica: D1
• Categoria dimensionale: T2
• Campo di categoria: R1
• Classe del dentello di appoggio: N1
• Spessore minimo delle pareti esterne: 8 mm
• Spessore minimo delle pareti interne: 7 mm
• Resistenza media sotto carico concentrato: 4,13 kN
• Resistenza media a compressione longitudinale: 49,3 MPa
• Tipo di blocco: R1
• Classe: SR
• Reazione al fuoco: Euroclasse A1
• Sostanze pericolose: assenti
• Stabilimento di produzione: Dunarobba
• Codice prodotto: BL018
• Unità di vendita: 1 pezzo, salvo diversa configurazione commerciale

Imballaggio

• Pezzi per pacco: 72
• Peso del pacco: 597,60 kg
• Superficie teorica realizzabile con un pacco: 9 m²
• Consumo indicativo: 8 pezzi/m²

La superficie indicata è calcolata sul consumo dichiarato dal produttore. Il quantitativo effettivo deve considerare la conformazione del solaio, i cordoli, le aperture, i tagli e gli eventuali sfridi.

Il pacco deve essere scaricato e movimentato con attrezzature adeguate al suo peso, quindi conservato su una superficie stabile, resistente e pianeggiante.

Destinazioni d’uso

Indicato come elemento di alleggerimento e riempimento per:

• Solai con travetti tralicciati
• Solai con travetti precompressi
• Solai in laterocemento
• Nuove costruzioni
• Ristrutturazioni edilizie
• Ampliamenti e sopraelevazioni, previa verifica strutturale
• Edifici residenziali
• Strutture commerciali o di servizio progettate con sistemi compatibili

L’impiego deve essere previsto e verificato dal progettista strutturale.

Funzione del blocco

La pignatta viene collocata tra i travetti e contribuisce a:

• Alleggerire il solaio
• Riempire gli spazi tra gli elementi portanti
• Definire la geometria dell’impalcato
• Ridurre il volume di calcestruzzo rispetto a una soletta completamente piena
• Formare la superficie inferiore del solaio
• Predisporre una base per le successive lavorazioni di finitura

La capacità portante dipende dall’intero sistema composto da travetti, armature, calcestruzzo, soletta collaborante, cordoli, appoggi e collegamenti strutturali.

Vantaggi

• Realizzazione in laterizio
• Altezza specifica di 18 cm
• Formato progettato per sistemi a travetti e blocchi
• Configurazione a fori orizzontali
• Dentelli laterali per l’appoggio sui travetti compatibili
• Reazione al fuoco Euroclasse A1
• Assenza dichiarata di sostanze pericolose
• Consumo regolare di 8 pezzi per metro quadrato
• Prodotto FBM realizzato nello stabilimento di Dunarobba

Calcolo indicativo delle quantità

Con un consumo dichiarato di 8 pezzi/m²:

• 10 m²: circa 80 blocchi
• 25 m²: circa 200 blocchi
• 50 m²: circa 400 blocchi
• 100 m²: circa 800 blocchi
• 1 pacco da 72 pezzi: circa 9 m²

È consigliabile aggiungere una quantità adeguata per tagli, rotture accidentali e adattamenti perimetrali. Il fabbisogno definitivo deve essere ricavato dal disegno esecutivo del solaio.

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Codice prodotto BL018
• Altezza richiesta di 18 cm
• Dimensioni nominali 18 × 38 × 25 cm
• Compatibilità con la tipologia di travetto
• Interasse previsto dal progetto
• Forma e larghezza dei dentelli di appoggio
• Spessore complessivo del solaio
• Quantità prevista nel computo metrico
• Portata della struttura esistente, in caso di ristrutturazione
• Modalità di scarico e movimentazione in cantiere

Non sostituire il blocco con elementi di altezza, peso o conformazione differenti senza l’autorizzazione del progettista strutturale.

Indicazioni per la posa

La posa deve essere effettuata da personale qualificato nel rispetto del progetto strutturale e delle prescrizioni previste per il sistema di solaio.

Durante l’installazione è necessario:

• Verificare il corretto posizionamento dei travetti
• Predisporre puntellazione e rompitratta secondo il progetto
• Appoggiare correttamente i dentelli sui travetti
• Accostare gli elementi senza forzarli
• Eliminare i blocchi lesionati o danneggiati
• Evitare carichi concentrati sulle pignatte
• Predisporre armature, cordoli e soletta secondo i calcoli strutturali
• Distribuire il calcestruzzo senza creare accumuli localizzati
• Rispettare i tempi di maturazione prima della rimozione dei puntelli
• Proteggere il solaio durante tutte le fasi di lavorazione

Non camminare direttamente sulla parte centrale delle pignatte. Utilizzare tavole o passerelle idonee per distribuire il carico sui travetti.

Trasporto e conservazione

I blocchi devono essere:

• Trasportati su pacchi integri e correttamente fissati
• Scaricati con mezzi meccanici adeguati
• Conservati su superfici piane e resistenti
• Protetti da urti e ribaltamenti
• Controllati singolarmente prima della posa
• Tenuti separati dagli elementi rotti o fessurati

Le leggere variazioni cromatiche sono caratteristiche naturali del laterizio e non incidono sulla destinazione d’uso del prodotto.

Caratteristiche, dimensioni, prestazioni e imballaggio sono riportati nella scheda tecnica ufficiale FBM del Blocco Intermedio da Solaio 18×38×25 codice BL018. La destinazione come elemento di alleggerimento e riempimento è descritta nella pagina ufficiale FBM dei Blocchi Intermedi.
