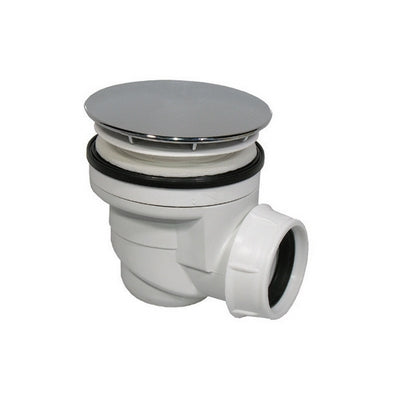

Piletta Sifonata per Piatto Doccia Ø 90 mm con Piattello Cromato

Piletta per Piatto Doccia in Pvc dm.90 COD. 371-391-090

Piletta sifonata per piatti doccia dotati di foro di scarico da 90 mm, progettata per raccogliere l’acqua e convogliarla verso la tubazione di scarico.

È realizzata in materiale termoplastico e presenta un piattello superiore in ABS cromato del diametro di 120 mm. L’uscita laterale da 40 mm permette il collegamento alla tubazione mediante dado e guarnizione inclusi.

Il sifone integrato contribuisce a creare una barriera d’acqua contro la risalita degli odori provenienti dall’impianto di scarico.

Caratteristiche tecniche

• Tipologia: piletta sifonata per piatto doccia
• Materiale commerciale indicato: PVC
• Materiali riportati nel disegno tecnico: PP e ABS
• Diametro del foro del piatto doccia: 90 mm
• Definizione della variante: Ø 90 mm, foro grande
• Diametro del piattello superiore: 120 mm
• Materiale del piattello: ABS
• Finitura del piattello: cromata
• Diametro dell’uscita: 40 mm
• Orientamento dello scarico: laterale
• Sistema di collegamento: dado e guarnizione per innesto
• Sifonatura: integrata
• Codice articolo: 371-391-090
• EAN: 8033408072166
• Unità di vendita: 1 pezzo
• Imballo del produttore: 50 pezzi
• Peso: non indicato nella documentazione consultata
• Portata di scarico: non indicata dal produttore

Contenuto della confezione

La fornitura comprende indicativamente:

• Corpo della piletta sifonata
• Piattello superiore cromato Ø 120 mm
• Dado di collegamento
• Guarnizione per innesto
• Componenti di serraggio previsti

Prima del montaggio verificare che tutti i componenti e le guarnizioni siano presenti e integri.

Compatibilità

La piletta è destinata a piatti doccia con foro di scarico da 90 mm e spazio inferiore adeguato al corpo sifonato e all’uscita laterale.

Prima dell’acquisto controllare:

• Diametro effettivo del foro del piatto doccia
• Spessore della zona di serraggio
• Altezza disponibile sotto il piatto
• Posizione della tubazione di scarico
• Diametro del tubo da collegare
• Orientamento dell’uscita
• Compatibilità delle guarnizioni
• Portata richiesta dal sistema doccia

Il diametro di 90 mm indica il foro del piatto doccia e non il diametro della tubazione di scarico, che è di 40 mm.

Avvertenza per i piatti doccia in resina

La presenza di un foro da 90 mm non garantisce da sola la compatibilità con tutti i piatti doccia in resina, composito minerale o spessore ridotto.

Per i modelli ribassati o effetto pietra può essere necessaria una piletta specifica con altezza, flangia e geometria differenti. Verificare sempre il codice consigliato dal produttore del piatto doccia.

In particolare, questa piletta non deve essere considerata automaticamente compatibile con il piatto Serenity della linea Emotion, per il quale risultano consigliati altri codici di scarico.

Vantaggi

• Adatta a fori di scarico da 90 mm
• Sifone integrato contro la risalita degli odori
• Piattello superiore cromato
• Uscita laterale da 40 mm
• Dado e guarnizione inclusi
• Componenti ispezionabili dall’alto
• Struttura in materiale termoplastico
• Indicata per differenti piatti doccia compatibili

Indicazioni d’installazione

L’installazione deve essere eseguita da personale qualificato prima del fissaggio definitivo del piatto doccia.

Durante il montaggio è necessario:

• Controllare il diametro del foro
• Verificare lo spazio disponibile sotto il piatto
• Pulire accuratamente le superfici di contatto
• Posizionare correttamente tutte le guarnizioni
• Evitare pieghe o spostamenti delle tenute
• Serrare la piletta in modo uniforme
• Non stringere eccessivamente i componenti plastici
• Collegare l’uscita alla tubazione da 40 mm
• Predisporre la corretta pendenza dello scarico
• Effettuare una prova con abbondante acqua
• Controllare tutti i collegamenti prima di chiudere il vano

La piletta deve rimanere accessibile, quando possibile, per consentire ispezione e manutenzione.

Pulizia e manutenzione

Per mantenere efficiente lo scarico:

• Rimuovere regolarmente capelli e residui
• Sollevare il piattello con attenzione
• Pulire le parti ispezionabili
• Risciacquare con acqua
• Controllare periodicamente la tenuta
• Verificare che il sifone contenga acqua

Non utilizzare utensili appuntiti, disgorganti fortemente corrosivi o prodotti incompatibili con PP, ABS, PVC e guarnizioni.
