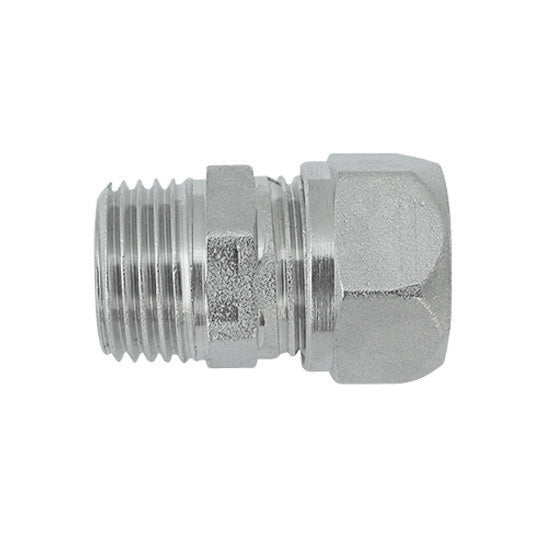

Raccordo Diritto Maschio Tiemme 1/2" × 16 mm per Tubo Multistrato

Raccordo Diritto M Tiemme P/Multistrato 1/2x16 COD. 313-1600-0416 MN161/2F

Il raccordo diritto maschio Tiemme consente di collegare un tubo multistrato da 16 mm a un componente dell’impianto dotato di attacco femmina da 1/2".

Il sistema di giunzione a compressione, detto anche “a stringere”, utilizza ghiera e ogiva per bloccare il tubo senza ricorrere alla pressatura. Il corpo in ottone nichelato offre robustezza e resistenza nelle applicazioni idrauliche compatibili.

Caratteristiche tecniche

• Marca: Tiemme
• Serie: 1600
• Tipologia: raccordo diritto maschio
• Sistema di giunzione: a compressione
• Attacco filettato: maschio 1/2"
• Collegamento tubo: 16 mm
• Tubo compatibile indicativo: multistrato 16×2 mm
• Materiale del corpo: ottone nichelato
• Ogiva: ottone
• Configurazione: diritta
• Codice commerciale: 313-1600-0416
• Codice Tiemme corrispondente: 1600001
• EAN: 8033408057514
• Unità di vendita: 1 pezzo
• Confezione minima commerciale indicata: 10 pezzi

Destinazioni d’uso

Indicato per collegare tubazioni multistrato compatibili a:

• Collettori
• Valvole
• Rubinetti
• Raccordi filettati femmina
• Terminali di impianti idraulici
• Impianti sanitari
• Circuiti di riscaldamento compatibili

Non utilizzare negli impianti gas salvo esplicita certificazione del raccordo, del tubo e dell’intero sistema per tale destinazione.

Vantaggi

• Prodotto originale Tiemme
• Collegamento diritto maschio
• Montaggio a compressione
• Non richiede una pressatrice
• Corpo in ottone nichelato
• Ogiva in ottone
• Adatto a tubo multistrato da 16 mm
• Collegamento filettato standard da 1/2"
• Raccordo smontabile per manutenzione, dove consentito

Verifica della compatibilità

Prima dell’acquisto controllare:

• Diametro esterno del tubo: 16 mm
• Spessore del tubo: indicativamente 2 mm
• Compatibilità del tubo con la serie Tiemme 1600
• Tipo di filettatura richiesta
• Pressione e temperatura di esercizio dell’impianto
• Idoneità al fluido trasportato
• Accessibilità del raccordo dopo l’installazione

La sola corrispondenza del diametro non garantisce la compatibilità: tubo e raccordo devono appartenere a sistemi tecnicamente abbinabili.

Indicazioni per l’installazione

Tagliare il tubo perpendicolarmente utilizzando una cesoia adatta al multistrato. Calibrare e sbavare accuratamente l’estremità senza danneggiarne gli strati.

Per il montaggio:

• Inserire ghiera e ogiva nella sequenza corretta
• Spingere il tubo completamente sul portagomma
• Avvitare inizialmente la ghiera a mano
• Serrare con utensili adeguati
• Evitare torsioni e serraggi eccessivi
• Sigillare il filetto maschio con un prodotto compatibile
• Eseguire una prova di pressione e tenuta

L’installazione deve essere effettuata da personale qualificato seguendo la scheda tecnica Tiemme e le norme applicabili.
