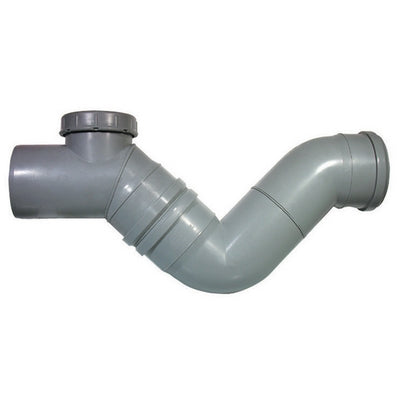

Sifone Firenze Valsir Ø 110 mm in Polipropilene Grigio con Ispezione

Sifone Firenze Valsir Ø 110 mm in Polipropilene Grigio con Ispezione –  PSG110     Cod. 360-533B-110

Descrizione

Il sifone Firenze Valsir Ø 110 mm è un componente per impianti di scarico progettato per creare una barriera idraulica contro la risalita dei cattivi odori. La sua geometria trattiene una quantità d’acqua che separa l’ambiente dalla rete di scarico.

Realizzato in polipropilene grigio, dispone di collegamento ad innesto e tappo di ispezione, utile per accedere all’interno durante le operazioni di controllo e pulizia.

La versione da 110 mm corrisponde al riferimento Valsir VS0533110 ed è commercializzata con codice 360-533B-110.

Caratteristiche tecniche

• Marca: Valsir
• Modello: Firenze
• Tipologia: sifone per impianti di scarico
• Materiale: polipropilene (PP)
• Colore: grigio RAL 7037
• Diametro esterno di collegamento D: 110 mm
• Diametro nominale DN indicato a catalogo: 100
• Collegamento: ad innesto con guarnizione
• Ispezione: presente, con tappo removibile
• Costruzione: pezzo saldato
• Quota L del disegno tecnico: 315 mm
• Quota L1 del disegno tecnico: 217 mm
• Quota L2 del disegno tecnico: 558 mm
• Peso indicativo a catalogo: 0,710 kg
• Codice produttore: VS0533110
• Codice commerciale: 360-533B-110
• EAN: 8033408041018
• Unità di vendita: 1 pezzo.

Le quote L, L1 e L2 devono essere interpretate seguendo il disegno del produttore, disponibile nel PDF allegato.

Funzione antiodore

La sifonatura impedisce il passaggio dei gas provenienti dalla rete di scarico finché la barriera d’acqua rimane presente.

Il corretto funzionamento dipende anche dalla configurazione e dalla ventilazione dell’impianto. Nei periodi di inutilizzo prolungato è opportuno verificare che il sifone mantenga la propria chiusura idraulica.

Ispezione e accessibilità

Il tappo permette di controllare l’interno del sifone e intervenire per rimuovere eventuali accumuli.

In fase di posa occorre prevedere uno spazio sufficiente per aprire l’ispezione e utilizzare gli strumenti di pulizia. Il punto di accesso deve rimanere raggiungibile anche dopo il completamento delle finiture.

Materiale e collegamento

La documentazione Valsir identifica i raccordi della gamma PP3 come componenti in polipropilene, collegati mediante bicchiere ad innesto con guarnizione.

I limiti termici dichiarati per il sistema sono +80 °C in funzionamento continuo e +95 °C in funzionamento discontinuo. Il sistema è destinato allo scarico non in pressione.

Vantaggi

• Barriera idraulica contro la risalita degli odori
• Tappo di ispezione per controllo e pulizia
• Collegamento ad innesto
• Corpo in polipropilene
• Diametro di collegamento da 110 mm
• Documentazione con disegno e quote dimensionali

Verifiche prima dell’acquisto

Prima di ordinare controllare:

• Diametro delle tubazioni da collegare
• Compatibilità dei bicchieri e delle guarnizioni
• Ingombro complessivo indicato nel disegno tecnico
• Orientamento previsto per il montaggio
• Spazio necessario per aprire l’ispezione
• Pendenza e ventilazione della rete di scarico
• Accessibilità per la manutenzione

Indicazioni di installazione

Pulire le superfici di accoppiamento e verificare che le guarnizioni siano integre e correttamente posizionate. Preparare le estremità dei tubi eliminando bave e spigoli che potrebbero danneggiare la tenuta.

Montare il sifone rispettando l’orientamento previsto dal produttore, evitando tensioni dovute a tubazioni disallineate.

Prima di chiudere il vano, controllare il deflusso dell’acqua, la tenuta delle giunzioni e la corretta chiusura del tappo.

Pulizia e manutenzione

Controllare periodicamente il sifone in funzione dell’utilizzo dell’impianto. In presenza di rallentamenti dello scarico, accedere dall’ispezione e rimuovere i depositi con strumenti adatti.

Dopo ogni intervento verificare la guarnizione del tappo e controllare l’assenza di perdite.

Contenuto della fornitura

1 sifone Firenze Valsir Ø 110 mm con ispezione, codice 360-533B-110.

Tubazioni, raccordi aggiuntivi, staffaggi e accessori di posa sono da acquistare separatamente.

Documentazione tecnica

Scarica la scheda tecnica Valsir PP3 associata al prodotto – PDF

Scarica il disegno dimensionale del sifone Firenze Valsir VS0533110 – PDF
