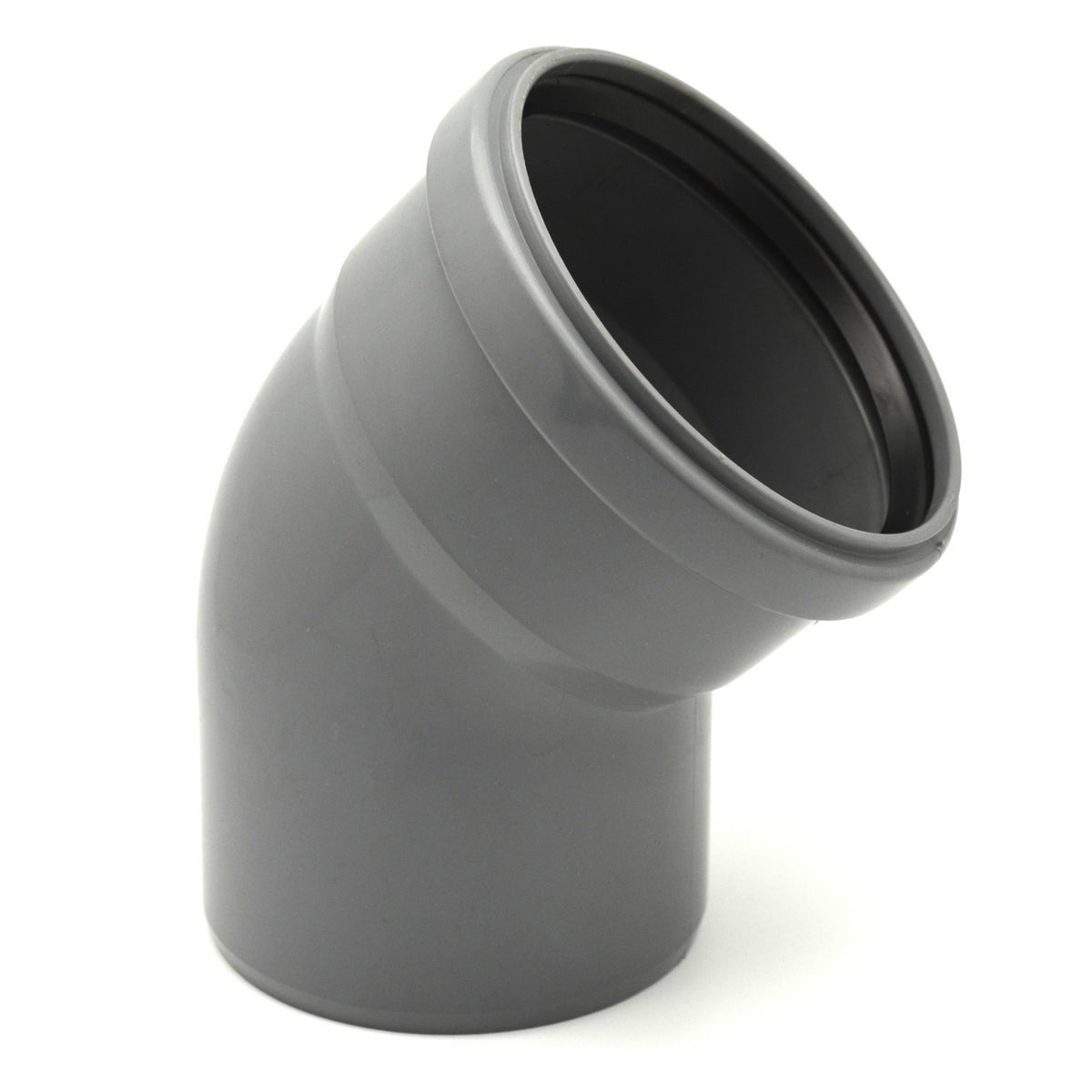

Curva di scarico HTB Dianhydro 45° Ø40 mm a innesto

Curva DF HTB Diam.40 45° Pvc a Innesto COD 365-DC45-04045 PCG4045

La curva HTB Dianhydro è un raccordo a innesto utilizzato per realizzare cambi di direzione a 45° nelle tubazioni di scarico interne.

Il diametro nominale di 40 mm la rende adatta ai collegamenti di lavabo, bidet, lavello e altri apparecchi sanitari compatibili. Il montaggio a bicchiere consente un’installazione rapida senza ricorrere all’incollaggio.

Caratteristiche tecniche

• Marca: Dianhydro
• Sigla raccordo: HTB
• Tipologia: curva per tubazioni di scarico
• Angolazione: 45°
• Diametro nominale: 40 mm
• Materiale: polipropilene PP
• Sistema di collegamento: a innesto
• Giunzione: mediante bicchiere
• Impiego: scarichi civili interni
• Norma di riferimento: EN 1451-1:2017
• Codice Dianflex: 365-DC45-04045
• Sigla commerciale: PCG4045
• EAN: 8033408850030
• Confezione commerciale: 1 pezzo
• Confezione del produttore: 40 pezzi

Precisazione sul materiale

Nonostante venga talvolta commercialmente indicata come “curva in PVC”, la dichiarazione di conformità associa questo raccordo alla norma EN 1451-1, relativa ai sistemi di tubazioni in polipropilene per lo scarico delle acque reflue all’interno degli edifici.

Per evitare incompatibilità, la scheda prodotto dovrebbe quindi indicare polipropilene PP, non PVC.

Campi d’impiego

• Scarichi di lavabi
• Scarichi di bidet
• Collegamenti di lavelli
• Diramazioni di impianti sanitari
• Cambi di direzione nelle tubazioni di scarico interne
• Interventi di manutenzione e sostituzione su sistemi HT compatibili

Vantaggi

• Installazione rapida a innesto
• Non richiede collanti per PVC
• Angolazione di 45° favorevole al deflusso
• Peso contenuto
• Resistenza alla corrosione
• Compatibile con sistemi di scarico HT in PP della stessa serie e misura

Compatibilità

Prima dell’acquisto verificare:

• diametro nominale della tubazione: 40 mm;
• materiale e serie del sistema di scarico;
• presenza e integrità della guarnizione di tenuta;
• profondità e dimensioni del bicchiere;
• angolazione richiesta: 45°.

Raccordi in PVC a incollaggio e raccordi HT in PP a innesto non devono essere considerati automaticamente intercambiabili, anche quando riportano lo stesso diametro nominale.

Installazione

Tagliare il tubo perpendicolarmente, eliminare le bave e pulire le superfici. Controllare il corretto posizionamento della guarnizione e utilizzare esclusivamente un lubrificante compatibile con il sistema.

Inserire il tubo nel bicchiere senza utilizzare adesivi. Dopo il montaggio verificare l’allineamento, la corretta pendenza e la tenuta del collegamento.
