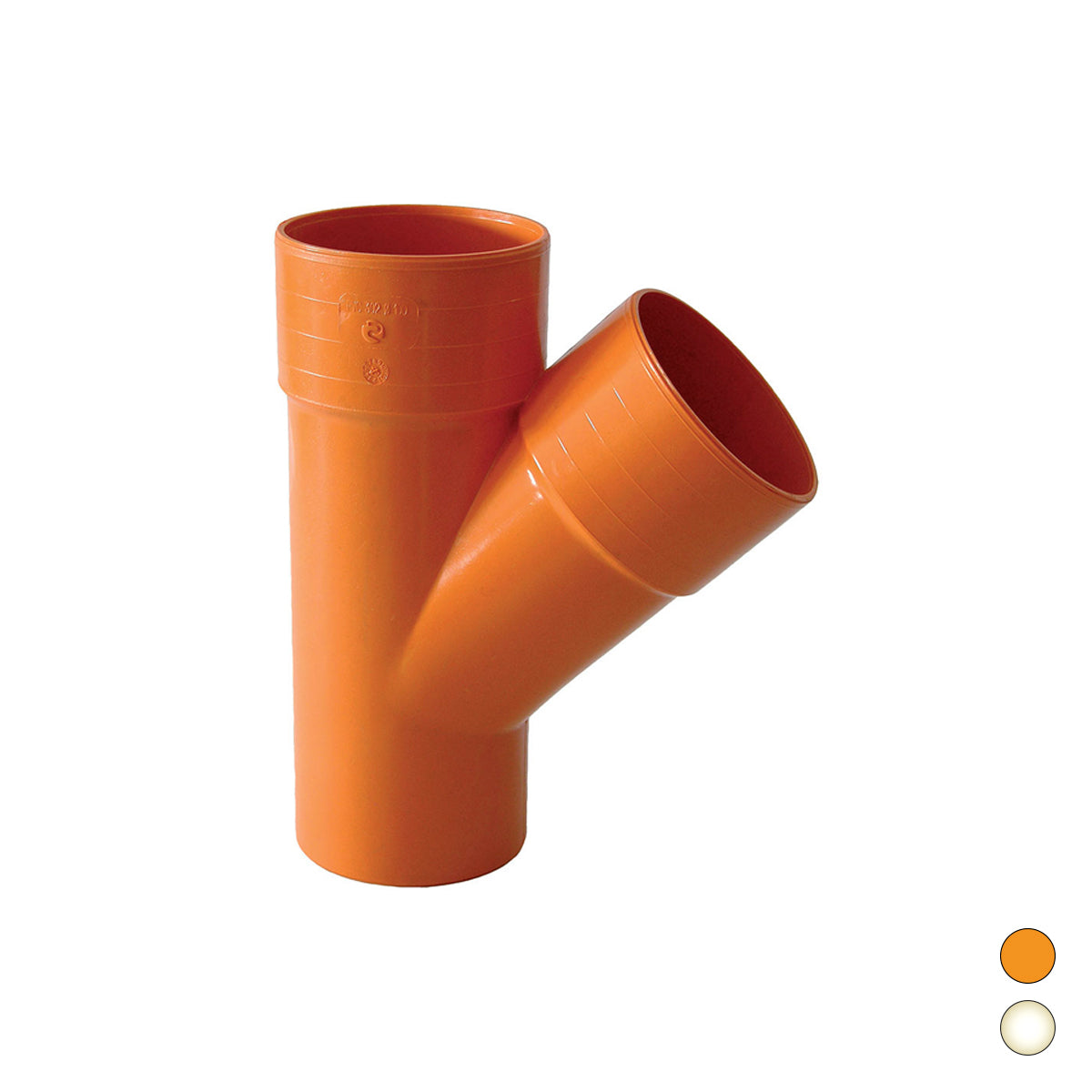

Derivazione Braga 45° Ø 125 mm in PVC Arancio

Derivazione Braga 45° Diam. 125 Pvc Arancio COD. 362-B-125 PDA12545

Derivazione a braga con inclinazione di 45°, realizzata in PVC rigido arancione e destinata alla creazione di una diramazione negli impianti di scarico.

Il diametro nominale di 125 mm la rende adatta al collegamento con tubazioni e raccordi della stessa misura. L’ingresso inclinato a 45° favorisce un raccordo più graduale tra la linea secondaria e la condotta principale.

Caratteristiche tecniche

• Marca commerciale: Dianflex
• Tipologia: derivazione a braga
• Angolazione della diramazione: 45°
• Diametro nominale: 125 mm
• Diametro linea principale: 125 mm
• Diametro diramazione: 125 mm
• Materiale: PVC rigido
• Colore: arancione
• Sistema di collegamento: a bicchiere per incollaggio
• Destinazione: tubazioni di scarico
• Modello commerciale indicato: PDA12545
• Codice articolo: 362-B-125
• EAN: 8033408042183
• Unità di vendita: 1 pezzo

Destinazioni d’uso

Indicata per realizzare diramazioni in:

• Impianti di scarico civili
• Condotte per acque reflue
• Colonne e collettori di scarico
• Reti fognarie non in pressione
• Impianti interrati compatibili
• Sistemi di evacuazione delle acque

L’idoneità all’impiego previsto deve essere verificata in relazione alla tubazione esistente, alla modalità di posa e alle prescrizioni progettuali dell’impianto.

Compatibilità

La braga deve essere abbinata a tubi e raccordi in PVC compatibili con diametro nominale di 125 mm e con il medesimo sistema di giunzione.

Prima dell’ordine verificare:

• Diametro esterno della tubazione
• Materiale dei tubi esistenti
• Tipologia di bicchiere
• Sistema di incollaggio richiesto
• Orientamento della diramazione
• Spazio disponibile per il montaggio

Vantaggi

• Diramazione inclinata a 45°
• Collegamenti di uguale diametro Ø 125 mm
• Realizzata in PVC rigido
• Leggera e agevole da movimentare
• Superficie interna favorevole al deflusso
• Resistente all’umidità e alla corrosione
• Adatta a impianti di scarico non in pressione
• Compatibile con raccordi della stessa serie e misura

Indicazioni d’installazione

L’installazione deve essere eseguita da personale competente rispettando il verso di deflusso e le pendenze previste dal progetto.

Per una corretta posa:

• Tagliare i tubi in modo perpendicolare
• Eliminare bave e residui dalle estremità
• Pulire e sgrassare le superfici da unire
• Utilizzare un adesivo specifico per PVC rigido
• Inserire i tubi nei bicchieri rispettando la profondità prevista
• Orientare la diramazione prima che l’adesivo faccia presa
• Rispettare i tempi di asciugatura indicati dal produttore dell’adesivo
• Verificare la tenuta prima di coprire la tubazione

Il raccordo è destinato a sistemi di scarico e non deve essere utilizzato su reti in pressione senza una specifica verifica tecnica.
