KIT TUBO COASSIALE 60/100 FERROLI

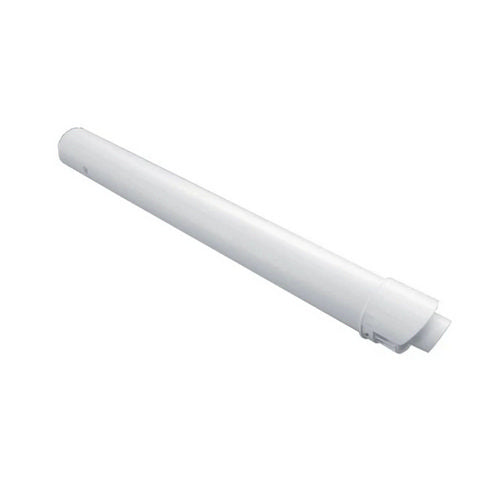

KIT TUBO COASSIALE 60/100 FERROLI COD. 410-FXMA56W

Descrizione

Il kit tubo coassiale Ferroli Ø 60/100 mm è un componente del sistema di aspirazione aria e scarico fumi per caldaie a condensazione compatibili.

Il tubo ha una lunghezza nominale di 1.000 mm ed è completo di terminale. La struttura concentrica permette di convogliare i fumi e aspirare l’aria comburente attraverso due percorsi separati nello stesso elemento.

Il prodotto corrisponde al codice Ferroli 1KWMA56W. La documentazione descrive un condotto esterno in PVC, un condotto interno in polipropilene PPs e una guarnizione di raccordo alla parete.

Caratteristiche tecniche

• Marca: Ferroli
• Tipologia: kit tubo coassiale con terminale
• Applicazione: sistema aria-fumi per caldaie a condensazione compatibili
• Diametro nominale: 60/100 mm
• Diametro condotto interno fumi: 60 mm
• Diametro condotto esterno aria: 100 mm
• Lunghezza nominale dichiarata: 1.000 mm
• Condotto interno: polipropilene PPs
• Condotto esterno: PVC
• Terminale: incluso
• Guarnizione di raccordo alla parete: indicata nella documentazione Ferroli
• Codice produttore: 1KWMA56W
• Codice articolo: 410-FXMA56W
• EAN riportato dal distributore Dianflex: 8033408251615
• Unità di vendita: 1 kit.

Funzionamento del sistema coassiale

Il tubo comprende due condotti concentrici:

• Il condotto interno convoglia all’esterno i fumi della combustione.
• Lo spazio tra i due condotti permette l’aspirazione dell’aria necessaria alla combustione.

Il terminale completa la parte finale del percorso. Il corretto funzionamento dipende dalla configurazione dell’intero sistema e dal rispetto delle istruzioni della caldaia.

Compatibilità

Il kit deve essere utilizzato con caldaie e accessori che prevedono il sistema Ferroli Ø 60/100 mm e il codice 1KWMA56W.

Prima dell’acquisto verificare il modello esatto dell’apparecchio, il raccordo di partenza e gli eventuali elementi intermedi. La corrispondenza dei diametri deve essere accompagnata dalla verifica della compatibilità degli attacchi.

Collegamento alla caldaia

Il tubo terminale deve essere collegato tramite l’accessorio di partenza previsto per la caldaia.

Per configurazioni che richiedono una partenza a 90°, occorre scegliere la curva compatibile con il modello installato. La curva di partenza è un componente separato, salvo diversa indicazione commerciale.

Se il percorso richiede maggiore lunghezza o ulteriori cambi di direzione, devono essere impiegate prolunghe e curve approvate per lo stesso sistema.

Lunghezza e dimensionamento

La lunghezza nominale del kit è 1 metro. Lo sviluppo utile dopo il montaggio dipende dagli innesti e dalla configurazione prevista.

Il percorso complessivo deve essere verificato considerando:

• Lunghezza dei tratti rettilinei
• Numero e tipo di curve
• Limiti indicati nel manuale della caldaia
• Posizione del terminale
• Pendenza e gestione della condensa

La lunghezza ammissibile non può essere stabilita considerando soltanto questo tubo.

Vantaggi

• Tubo e terminale forniti nello stesso kit
• Configurazione concentrica per aria e fumi
• Formato nominale da 1 metro
• Possibilità di completare il percorso con accessori compatibili
• Identificazione tramite codice produttore dedicato

Verifiche prima dell’acquisto

Prima di ordinare controllare:

• Marca e modello della caldaia
• Compatibilità con il codice 1KWMA56W
• Diametro del sistema aria-fumi
• Tipo di raccordo di partenza necessario
• Lunghezza del percorso da realizzare
• Spessore della parete da attraversare
• Necessità di prolunghe, curve e supporti
• Posizione prevista per il terminale
• Distanze da aperture e altri elementi dell’edificio

Indicazioni d’installazione

Il montaggio deve essere eseguito da personale qualificato, seguendo le istruzioni Ferroli e quelle dell’apparecchio.

Controllare il corretto inserimento dei condotti, lo stato delle guarnizioni e il sostegno del percorso. La pendenza deve rispettare le indicazioni del produttore per consentire la corretta gestione della condensa.

Prima della messa in servizio verificare la tenuta dei collegamenti e l’assenza di ostruzioni nelle vie di aspirazione e scarico.

Controlli e manutenzione

Durante la manutenzione della caldaia verificare:

• Integrità del tubo e del terminale
• Stabilità dei collegamenti
• Stato delle guarnizioni
• Assenza di ostruzioni
• Eventuali tracce di perdita di condensa
• Integrità dei raccordi e dei supporti

Gli interventi sul sistema fumario devono essere affidati a personale qualificato.

Contenuto della fornitura

La fornitura riguarda 1 kit tubo coassiale Ferroli Ø 60/100 mm con terminale, lunghezza nominale 1.000 mm, codice articolo 410-FXMA56W, codice produttore 1KWMA56W.

Curva di partenza, prolunghe, raccordi aggiuntivi e supporti sono da acquistare separatamente, salvo diversa indicazione commerciale.
