Passaggio a Muro Artiplastic per Canalina Climatizzazione 80 mm

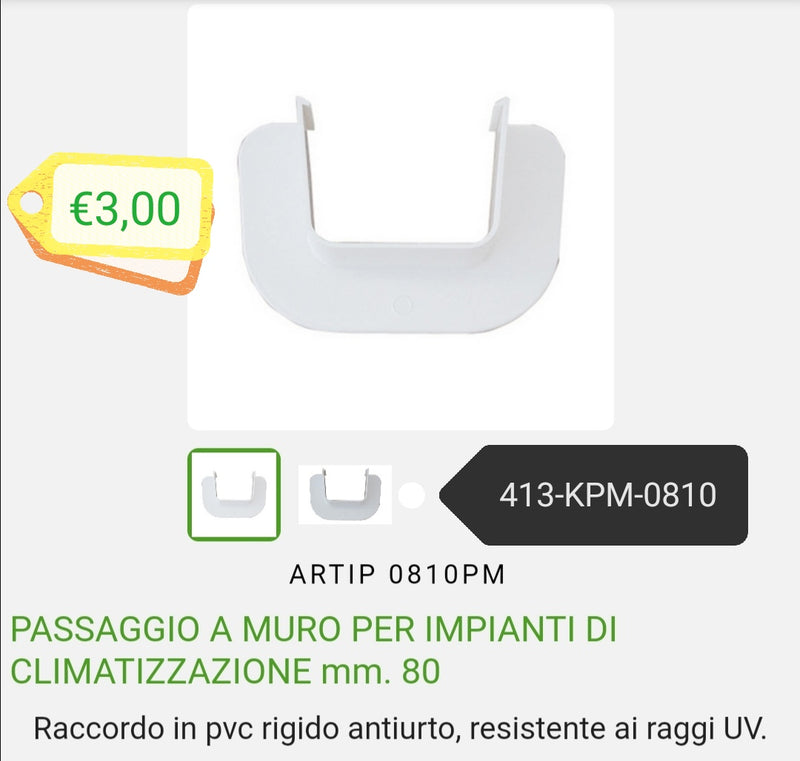

Passaggio a muro per impianti di climatizzazione mm. 80 COD. 413-KPM-0810

Passaggio a muro Artiplastic in PVC rigido antiurto, progettato per rifinire il punto in cui le tubazioni di un impianto di climatizzazione attraversano la parete.

L’accessorio permette di raccordare la canalina al muro, coprendo il foro e proteggendo il passaggio delle linee frigorifere, dei cavi elettrici e del tubo di scarico della condensa. È compatibile con le canaline per climatizzazione Artiplastic Canalsplit della misura corrispondente.

Caratteristiche tecniche

• Produttore: Artiplastic
• Linea: Canalsplit
• Tipologia: passaggio a muro per canalina
• Destinazione: impianti di climatizzazione
• Misura commerciale: 80 mm
• Canalina compatibile indicativa: 80 × 60 mm
• Materiale: PVC rigido
• Caratteristiche del materiale: antiurto
• Resistenza ai raggi UV: sì
• Colore indicativo: avorio
• Riferimento colore indicativo: RAL 9001
• Codice Artiplastic: 0810PM
• Codice articolo Dianflex: 413-KPM-0810
• EAN Dianflex: 8033408061924
• Unità di vendita: 1 pezzo
• Quantità indicativa per confezione: 8 pezzi

La misura commerciale da 80 mm si riferisce alla larghezza della canalina compatibile e non al diametro di un foro circolare.

Destinazioni d’uso

Indicato per:

• Impianti di climatizzazione monosplit
• Impianti di climatizzazione multisplit
• Pompe di calore aria-aria
• Collegamenti tra unità interna ed esterna
• Passaggio a parete delle linee frigorifere
• Protezione dei cavi elettrici
• Passaggio del tubo di scarico della condensa
• Chiusura estetica dell’estremità della canalina

Funzioni

Il passaggio a muro consente di:

• Collegare la canalina alla parete
• Coprire il foro realizzato nel muro
• Proteggere le tubazioni nel punto di attraversamento
• Migliorare la finitura estetica dell’installazione
• Ridurre l’esposizione dei collegamenti
• Rendere più ordinato il percorso delle linee dell’impianto
• Compensare piccole irregolarità intorno al foro

Compatibilità

Il prodotto è progettato per canaline Artiplastic Canalsplit della misura compatibile, indicativamente 80 × 60 mm.

Prima dell’acquisto verificare:

• Larghezza e altezza effettive della canalina
• Marca e serie della canalizzazione
• Forma del profilo
• Sistema di aggancio
• Dimensioni del foro nel muro
• Quantità e ingombro delle tubazioni
• Spessore dell’isolamento delle linee frigorifere
• Spazio necessario per lo scarico della condensa

Non deve essere considerato universale: due canaline con la stessa misura nominale possono avere profili e sistemi di fissaggio differenti.

Vantaggi

• Realizzazione in PVC rigido
• Resistente agli urti
• Resistente ai raggi UV
• Installazione semplice
• Finitura ordinata del passaggio a parete
• Protezione delle linee dell’impianto
• Compatibile con il sistema Canalsplit
• Adatto a installazioni interne ed esterne compatibili
• Facilmente ispezionabile e rimovibile
• Colore coordinabile con le comuni canaline avorio

Indicazioni d’installazione

Per una corretta installazione:

• Verificare preventivamente l’assenza di cavi e tubazioni nel punto di foratura
• Realizzare il foro con dimensioni adeguate al fascio delle linee
• Proteggere l’isolamento delle tubazioni dai bordi della muratura
• Predisporre una leggera pendenza verso l’esterno
• Allineare il passaggio a muro con la canalina
• Tagliare la canalina in modo preciso
• Fissare la base senza deformare il PVC
• Inserire le tubazioni evitando strozzature
• Controllare la corretta pendenza dello scarico condensa
• Agganciare la copertura e verificarne la stabilità
• Sigillare il foro con materiale compatibile quando necessario
• Evitare che il sigillante impedisca future ispezioni

L’accessorio svolge una funzione di protezione e finitura, ma non sostituisce la corretta sigillatura del foro contro acqua, aria e infiltrazioni.

Avvertenze

• Non utilizzare come elemento strutturale
• Non sottoporre il raccordo al peso delle tubazioni
• Non installare vicino a fonti di calore oltre i limiti del materiale
• Evitare solventi o detergenti aggressivi
• Non forzare l’aggancio su canaline incompatibili
• Non comprimere o piegare eccessivamente le linee frigorifere
• Affidare l’installazione dell’impianto a personale qualificato
