Piletta per Piatti Doccia Euphoria 221 × 96,75 mm

Piletta per piatti doccia Modello Euphoria mm 221x96,75. Cod. 371-3971

Descrizione

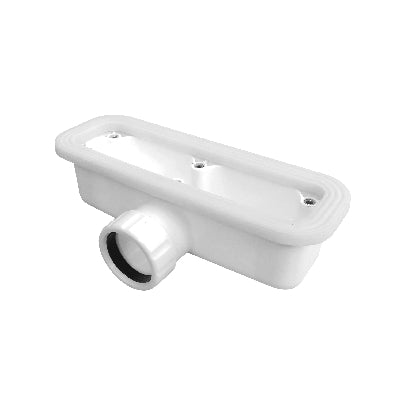

La piletta per piatti doccia Euphoria, codice 371-3971, è il componente di scarico dedicato ai piatti doccia della linea Emotion Euphoria.

Realizzata in polipropilene (PP), presenta una misura commerciale di 221 × 96,75 mm, un’altezza dichiarata di 86 mm e una portata di scarico indicata di 49 l/min.

È l’accessorio consigliato da Dianflex per il piatto doccia Euphoria rettangolare della serie 179-MER, fornito con griglia dedicata e senza piletta.

Caratteristiche tecniche

• Distributore: Dianflex
• Modello compatibile: Euphoria
• Tipologia: piletta di scarico per piatto doccia
• Materiale: PP – polipropilene
• Misura commerciale: 221 × 96,75 mm
• Altezza piletta dichiarata: 86 mm
• Portata dichiarata: 49 l/min
• Compatibilità: piatti doccia Euphoria indicati dal distributore
• Abbinamento confermato: piatto doccia Emotion Euphoria rettangolare, serie 179-MER
• Codice prodotto: 371-3971
• EAN: 8033408923895
• Unità di vendita: 1 piletta

Compatibilità con il piatto doccia

La piletta è progettata per l’abbinamento al sistema di scarico del modello Euphoria.

Prima dell’acquisto verificare il codice del piatto doccia e la corrispondenza con la documentazione tecnica. Per altri modelli o serie, controllare espressamente forma della sede, fissaggio e raccordo di uscita.

Il piatto Euphoria rettangolare 179-MER prevede questa piletta come accessorio da acquistare separatamente.

Dimensioni e spazio di installazione

La misura 221 × 96,75 mm identifica il formato commerciale del componente. L’altezza della piletta è indicata separatamente dal distributore in 86 mm. Lo spazio necessario sotto il piatto deve considerare anche il raccordo di uscita, il percorso della tubazione e la pendenza verso lo scarico.

Prima della posa, confrontare il disegno tecnico con le quote disponibili nel pavimento, soprattutto per installazioni a filo pavimento.

Portata di scarico

La portata dichiarata della piletta è 49 l/min. La capacità effettiva del sistema installato dipende anche dalla configurazione del piatto, dalle tubazioni, dalla pendenza e dalla presenza di eventuali ostruzioni.

L’installatore deve verificare che lo scarico sia adeguato alla portata complessiva degli erogatori della doccia.

Vantaggi

• Componente dedicato al modello Euphoria
• Abbinamento identificato tramite codice prodotto
• Corpo in polipropilene
• Disegno tecnico disponibile per verificare la posa
• Acquisto separato per completare il piatto doccia o sostituire il componente compatibile

Verifiche prima dell’acquisto

Prima di ordinare controllare:

• Modello e codice del piatto doccia
• Compatibilità con la piletta 371-3971
• Forma e dimensioni della sede di scarico
• Spazio disponibile sotto il piatto
• Diametro e posizione del collegamento alla tubazione
• Pendenza del percorso di scarico
• Possibilità di accesso per pulizia e manutenzione
• Presenza della griglia o del copriscarico previsto dal piatto

Indicazioni d’installazione

Affidare il montaggio a personale qualificato, seguendo il disegno tecnico della piletta e le istruzioni del piatto doccia.

Posizionare correttamente gli elementi di tenuta, collegare la piletta alla tubazione e verificare che il raccordo non sia sottoposto a tensioni.

Prima di completare la posa eseguire una prova di deflusso e controllare l’assenza di perdite. Il piatto deve essere sostenuto secondo le istruzioni del produttore, evitando che il suo peso gravi sulla piletta.

Pulizia e manutenzione

Per mantenere regolare il deflusso:

• Rimuovere periodicamente capelli e residui dalla zona di scarico
• Pulire gli elementi accessibili secondo le istruzioni del prodotto
• Utilizzare detergenti compatibili con plastica e guarnizioni
• Evitare utensili che possano danneggiare il corpo della piletta
• Controllare eventuali perdite o rallentamenti dello scarico
• Rimontare correttamente i componenti dopo la pulizia

La frequenza degli interventi dipende dall’utilizzo della doccia.

Contenuto della fornitura

La fornitura riguarda 1 piletta dedicata ai piatti doccia Euphoria, codice 371-3971, nella configurazione prevista dal distributore.

Il piatto doccia e le tubazioni di collegamento non sono compresi. La griglia o il copriscarico del piatto devono essere verificati nella dotazione del sanitario: per la serie 179-MER, Dianflex indica la griglia dedicata inclusa nel piatto.

Scheda tecnica PDF

Scarica il disegno tecnico ufficiale della piletta Euphoria 371-3971 – PDF

Scheda prodotto Dianflex con caratteristiche e codice EAN – PDF
