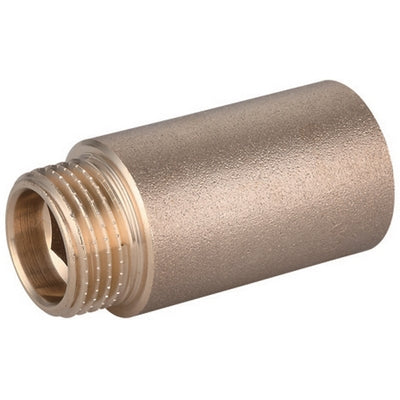

Prolunga Filettata Maschio/Femmina IBP in Ottone Giallo 1/2" × 10 mm

Prolunga filettata MF in ottone giallo IBP 1/2 x 10 Codice 319-B8540M-0410 OP1/210

Prolunga filettata IBP Conex Bänninger utilizzata per distanziare o prolungare di 10 mm un collegamento idraulico filettato da 1/2".

La configurazione maschio/femmina permette di avvitare la parte maschio nel raccordo esistente, mantenendo disponibile un nuovo attacco femmina della stessa misura. Risulta utile quando una presa idraulica è troppo arretrata rispetto alla superficie finita o quando occorre recuperare un piccolo disallineamento tra due componenti.

Realizzata in ottone giallo, è indicata per impianti idraulici compatibili e installazioni nelle quali la raccorderia rimane nascosta o non richiede una finitura cromata.

Caratteristiche tecniche

• Marca: IBP Conex Bänninger
• Tipologia: prolunga filettata
• Configurazione: maschio/femmina
• Sigla: MF
• Misura della filettatura: 1/2"
• Lunghezza nominale della prolunga: 10 mm
• Materiale: ottone
• Finitura: ottone giallo naturale
• Forma: diritta
• Codice articolo: 319-B8540M-0410
• EAN: 8033408104409
• Unità di vendita: 1 pezzo
• Confezione professionale indicata: 10 pezzi
• Peso: non indicato dal produttore

Significato della misura

La dicitura 1/2" × 10 mm identifica:

• 1/2": misura nominale della filettatura maschio e femmina
• 10 mm: lunghezza nominale della prolunga

La misura in pollici è una denominazione idraulica nominale e non corrisponde direttamente al diametro esterno misurato con un metro.

Destinazioni d’uso

Indicata per prolungare collegamenti filettati compatibili relativi a:

• Impianti di adduzione dell’acqua
• Rubinetti e valvole
• Raccordi sottolavabo
• Prese idriche incassate
• Collettori
• Miscelatori e rubinetteria
• Collegamenti sanitari
• Impianti di riscaldamento compatibili
• Interventi di manutenzione e adeguamento

L’idoneità al fluido, alla pressione e alla temperatura dell’impianto deve essere verificata in base alle caratteristiche complessive dell’installazione.

Compatibilità

Prima dell’acquisto verificare:

• Misura effettiva della filettatura
• Compatibilità con attacchi da 1/2"
• Presenza di un collegamento maschio e di uno femmina
• Tipo e passo della filettatura
• Lunghezza aggiuntiva necessaria
• Spazio disponibile per il serraggio
• Materiale dei raccordi da collegare
• Pressione e temperatura di esercizio

Il prodotto non modifica il diametro del collegamento: entrambi gli attacchi mantengono la misura nominale di 1/2".

Vantaggi

• Corpo in ottone
• Attacchi maschio/femmina
• Misura standard da 1/2"
• Prolunga compatta da 10 mm
• Consente di recuperare raccordi leggermente arretrati
• Mantiene invariata la misura del collegamento
• Installazione semplice mediante avvitamento
• Adatta a numerose applicazioni idrauliche compatibili
• Utile nelle nuove installazioni e nelle manutenzioni

Indicazioni d’installazione

Prima dell’installazione chiudere l’alimentazione dell’impianto e scaricare la pressione residua.

Durante il montaggio è consigliabile:

• Pulire accuratamente entrambe le filettature
• Controllare che non siano presenti danni o deformazioni
• Applicare sulla filettatura maschio un sistema di tenuta idoneo
• Avvitare inizialmente il raccordo a mano
• Utilizzare una chiave della misura corretta
• Evitare serraggi eccessivi
• Non sottoporre la prolunga a torsioni o carichi laterali
• Riaprire lentamente l’alimentazione
• Controllare l’assenza di perdite

Il materiale di tenuta deve essere scelto considerando il fluido trasportato e le condizioni di esercizio. Per installazioni particolari rivolgersi a un tecnico qualificato.

Controllo e manutenzione

Dopo il montaggio verificare:

• Tenuta della filettatura maschio
• Tenuta del collegamento femmina
• Assenza di gocciolamenti
• Corretto allineamento dei componenti
• Stabilità del raccordo
• Assenza di tensioni meccaniche

In presenza di una perdita chiudere l’impianto, smontare il raccordo e ripristinare correttamente il sistema di tenuta. Non applicare sigillanti soltanto sulla parte esterna del collegamento.
