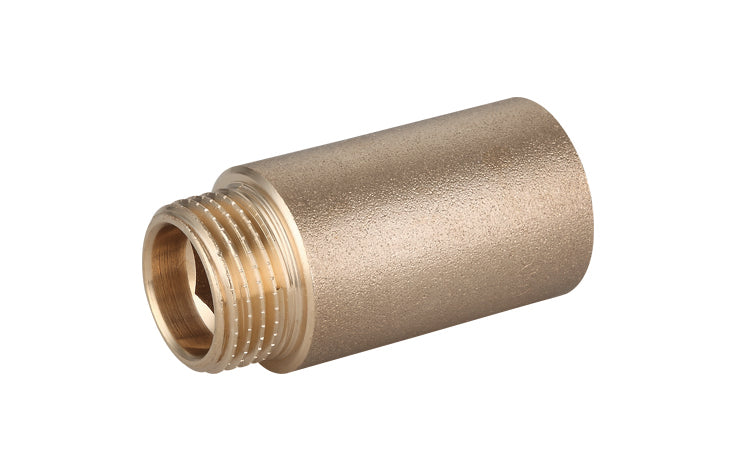

Prolunga Filettata Maschio/Femmina IBP in Ottone Giallo 1/2" × 20 mm

Prolunga Filettata MF in Ottone Giallo Ibp 1/2x20 OP1/220  COD. 319-B8540M-0420

Prolunga filettata IBP Conex Bänninger progettata per estendere di 20 mm un collegamento idraulico filettato da 1/2".

La configurazione maschio/femmina consente di avvitare l’estremità maschio nel raccordo esistente, mantenendo disponibile un nuovo attacco femmina della stessa misura. È particolarmente utile quando una presa risulta arretrata rispetto alla parete finita oppure quando occorre recuperare una piccola distanza tra due componenti.

Realizzata in ottone giallo con finitura naturale, è indicata per installazioni tecniche compatibili negli impianti idraulici, di riscaldamento, a gas e solari termici, nel rispetto delle specifiche progettuali e della normativa applicabile.

Caratteristiche tecniche

• Marca: IBP Conex Bänninger
• Modello produttore: 8540
• Tipologia: prolunga filettata
• Configurazione: maschio/femmina
• Sigla: MF
• Misura della filettatura: 1/2"
• Lunghezza nominale: 20 mm
• Materiale: ottone
• Finitura: ottone giallo naturale
• Forma: diritta
• Collegamento: filettato
• Codice commerciale: 319-B8540M-0420
• Codice produttore: 8540 004020C00
• EAN: 8033408104423
• Unità di vendita: 1 pezzo
• Confezione professionale indicata: 10 pezzi
• Peso: non indicato dal produttore

Significato della misura

La dicitura 1/2" × 20 mm identifica:

• 1/2": misura nominale degli attacchi filettati maschio e femmina
• 20 mm: lunghezza nominale della prolunga

La misura da 1/2" è una denominazione idraulica nominale e non corrisponde direttamente al diametro esterno misurato con un metro.

Destinazioni d’uso

Il produttore indica l’impiego in applicazioni compatibili relative a:

• Impianti idraulici
• Impianti di riscaldamento
• Impianti a gas
• Impianti solari termici
• Rubinetti e valvole
• Collettori
• Prese filettate incassate
• Collegamenti tecnici da prolungare
• Interventi di manutenzione e adeguamento

La compatibilità con acqua potabile, gas o altri fluidi deve essere verificata considerando certificazioni, materiali di tenuta, pressione, temperatura e normativa prevista per lo specifico impianto.

Compatibilità

Prima dell’acquisto controllare:

• Misura effettiva della filettatura
• Compatibilità con attacchi da 1/2"
• Tipo e passo della filettatura
• Presenza di un collegamento maschio e di uno femmina
• Lunghezza aggiuntiva necessaria
• Spazio disponibile per il serraggio
• Materiale dei raccordi da collegare
• Fluido trasportato
• Pressione e temperatura di esercizio

La prolunga mantiene la stessa misura da 1/2" su entrambi i lati e non svolge la funzione di riduzione o aumento del diametro.

Vantaggi

• Costruzione in ottone
• Attacchi maschio/femmina
• Prolunga utile di 20 mm
• Misura standard da 1/2"
• Mantiene invariato il diametro nominale
• Consente di recuperare collegamenti arretrati
• Installazione mediante semplice avvitamento
• Adatta a differenti applicazioni impiantistiche compatibili
• Utile nelle nuove installazioni e nelle manutenzioni
• Prodotto della gamma IBP Conex Bänninger

Indicazioni d’installazione

Prima del montaggio interrompere l’alimentazione dell’impianto e scaricare l’eventuale pressione residua.

Durante l’installazione è necessario:

• Pulire accuratamente le filettature
• Controllare che non siano danneggiate o deformate
• Utilizzare un sistema di tenuta compatibile con il fluido
• Avvitare inizialmente il raccordo a mano
• Serrare utilizzando una chiave della misura corretta
• Evitare serraggi eccessivi
• Non sottoporre la prolunga a torsioni o carichi laterali
• Ripristinare gradualmente l’alimentazione
• Verificare accuratamente la tenuta

Negli impianti a gas l’installazione e la prova di tenuta devono essere effettuate esclusivamente da personale abilitato.

Controllo e manutenzione

Dopo l’installazione verificare:

• Tenuta dell’attacco maschio
• Tenuta dell’attacco femmina
• Assenza di gocciolamenti o fughe
• Corretto allineamento dei componenti
• Stabilità del raccordo
• Assenza di tensioni meccaniche
• Integrità del materiale di tenuta

In caso di perdita interrompere l’alimentazione, smontare il collegamento e ripristinare correttamente la tenuta. Non applicare sigillanti soltanto sulla parte esterna del raccordo.
