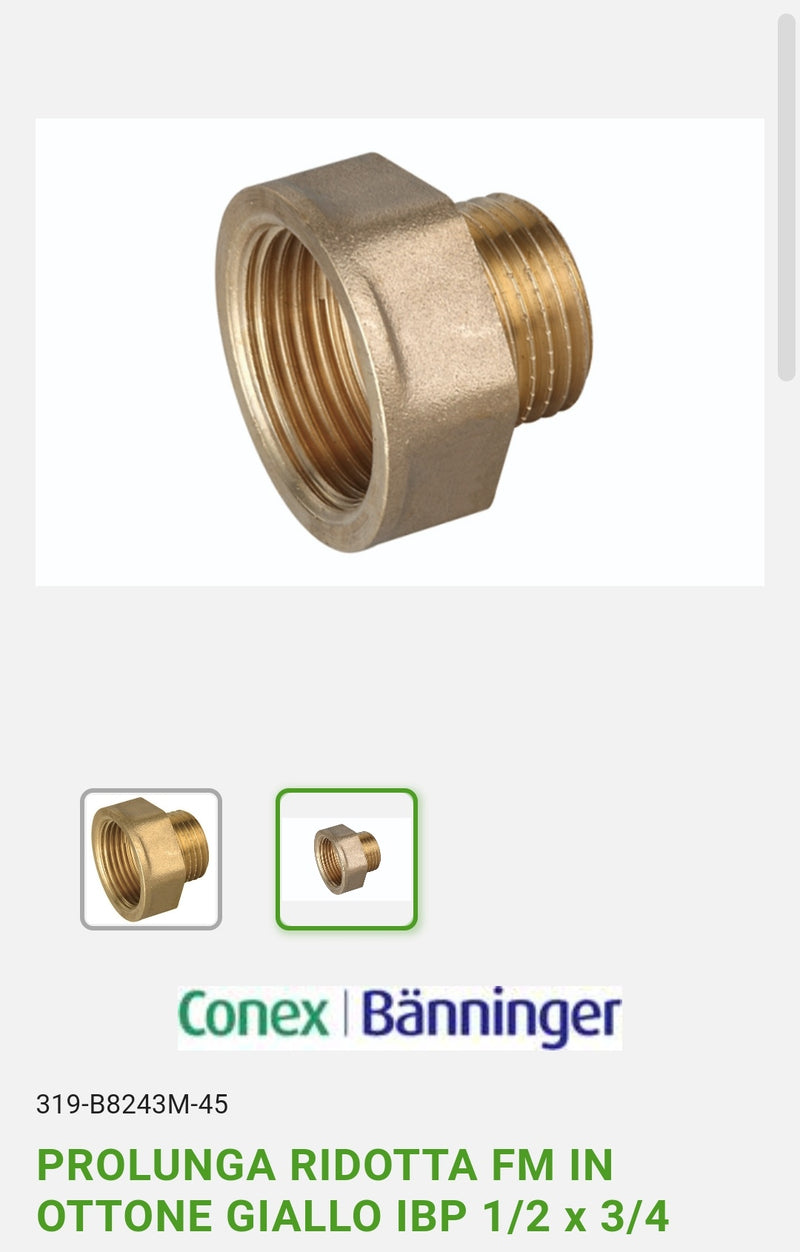

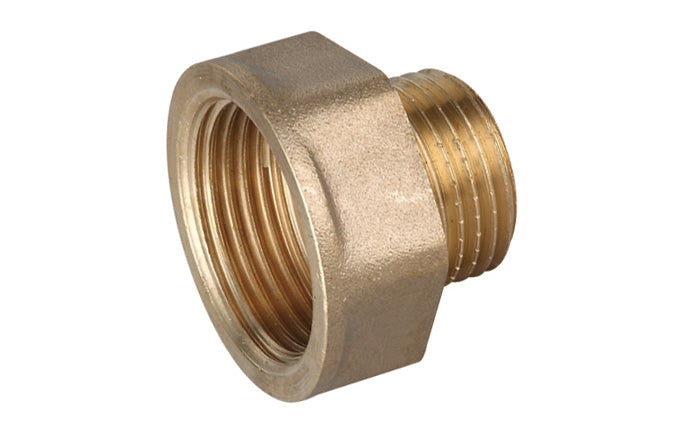

Prolunga Ridotta M 1/2" × F 3/4" in Ottone Giallo IBP Conex

Prolunga Ridotta FM in Ottone Giallo Ibp M1/2xF3/4 Conex OP1/23/4 COD 319-B8243M-45

La prolunga ridotta IBP Conex è un raccordo filettato in ottone giallo progettato per collegare due componenti idraulici con misure differenti.

Presenta un attacco maschio da 1/2" e un attacco femmina da 3/4", consentendo di passare da una filettatura femmina da 1/2" a un componente con filetto maschio da 3/4".

La configurazione maschio-femmina permette contemporaneamente di adattare la misura e prolungare il punto di collegamento dell’impianto.

Caratteristiche tecniche

• Marca: IBP Conex
• Tipologia: prolunga ridotta filettata
• Configurazione: maschio-femmina
• Attacco maschio: 1/2"
• Attacco femmina: 3/4"
• Misura commerciale: M 1/2" × F 3/4"
• Materiale: ottone
• Finitura: ottone giallo naturale
• Sistema di collegamento: filettato
• Norma della lega dichiarata: UNI EN 12165
• Norma delle filettature dichiarata: UNI EN 10226-1
• Contenuto di piombo indicato: 1,8%
• Codice articolo: 319-B8243M-45
• Sigla commerciale indicata: OP1/23/4
• EAN: 8033408104522
• Unità di vendita: 1 pezzo
• Peso: non indicato dal produttore
• Lunghezza complessiva: non indicata

Funzione

La prolunga consente di realizzare il passaggio tra:

• Sede filettata femmina da 1/2"
• Componente filettato maschio da 3/4"

Può essere impiegata per collegare o adattare:

• Valvole
• Rubinetti
• Collettori
• Raccordi idraulici
• Componenti per impianti sanitari
• Accessori per riscaldamento
• Parti filettate di apparecchiature idrauliche
• Collegamenti incassati o difficili da raggiungere

Destinazioni d’uso

Indicata per impianti compatibili destinati a:

• Distribuzione dell’acqua
• Impianti idrico-sanitari
• Collegamenti di rubinetteria
• Impianti di riscaldamento
• Manutenzione e riparazione delle tubazioni
• Adattamento di filettature con diametri differenti
• Prolungamento di attacchi filettati

L’impiego con gas, acqua potabile, aria compressa, fluidi tecnici o temperature elevate deve essere verificato sulla documentazione dell’impianto e sulle certificazioni richieste per la specifica applicazione.

Chiarimento delle misure

La denominazione M 1/2" × F 3/4" indica:

• M 1/2": filettatura esterna maschio da mezzo pollice
• F 3/4": filettatura interna femmina da tre quarti di pollice

Le misure in pollici identificano le filettature nominali e non corrispondono direttamente al diametro esterno misurato con un righello.

Vantaggi

• Permette di adattare due filettature differenti
• Attacco maschio da 1/2"
• Attacco femmina da 3/4"
• Realizzata in ottone giallo
• Struttura compatta e resistente
• Collegamento smontabile
• Non richiede saldatura
• Adatta alla manutenzione degli impianti
• Filettature realizzate secondo la normativa dichiarata
• Prodotto originale IBP Conex

Informazioni sulla vendita

Il prezzo indicato si riferisce a un singolo raccordo.

• Unità di vendita: 1 pezzo
• Confezione professionale indicata: 10 pezzi

Prima di ordinare quantità elevate verificare l’eventuale obbligo di acquisto in multipli di confezione.

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Misura dell’attacco femmina esistente
• Misura del componente maschio da collegare
• Corretta configurazione M 1/2" × F 3/4"
• Tipo e standard delle filettature
• Pressione di esercizio dell’impianto
• Temperatura del fluido
• Compatibilità dell’ottone con il fluido trasportato
• Lunghezza necessaria per il collegamento
• Spazio disponibile per il serraggio
• Certificazioni richieste dalla destinazione d’uso

Questo articolo non deve essere confuso con una riduzione avente maschio da 3/4" e femmina da 1/2", che presenta una configurazione inversa.

Indicazioni d’installazione

Prima dell’intervento chiudere l’alimentazione e scaricare completamente la pressione dell’impianto.

Per l’installazione è consigliabile:

• Controllare che le filettature siano pulite e integre
• Applicare PTFE, filo sigillante o altro sigillante compatibile sul filetto maschio
• Avvitare inizialmente il raccordo a mano
• Utilizzare una chiave della misura corretta sull’apposita superficie
• Evitare di afferrare o deformare direttamente le filettature
• Serrare progressivamente senza applicare una forza eccessiva
• Mantenere correttamente allineati i componenti
• Evitare tensioni meccaniche sul collegamento
• Ripristinare lentamente la pressione
• Controllare l’assenza di perdite

L’eccessivo serraggio può danneggiare il raccordo, deformare le filettature o causare la rottura del componente collegato.

Manutenzione e sicurezza

Controllare periodicamente:

• Tenuta del collegamento
• Presenza di ossidazione o depositi
• Eventuali perdite
• Integrità delle filettature
• Stabilità dei componenti collegati
• Segni di deformazione o danneggiamento

Non riutilizzare raccordi con crepe, filettature consumate o deformazioni. In caso di installazione sottotraccia eseguire sempre una prova di tenuta prima della chiusura della muratura.
