Raccordo Diritto Maschio 1/2x20 P/Multistrato Tiemme

Raccordo Diritto M Tiemme per Multistrato 1/2x200 COD. 313-1600-0420 MN201/2M

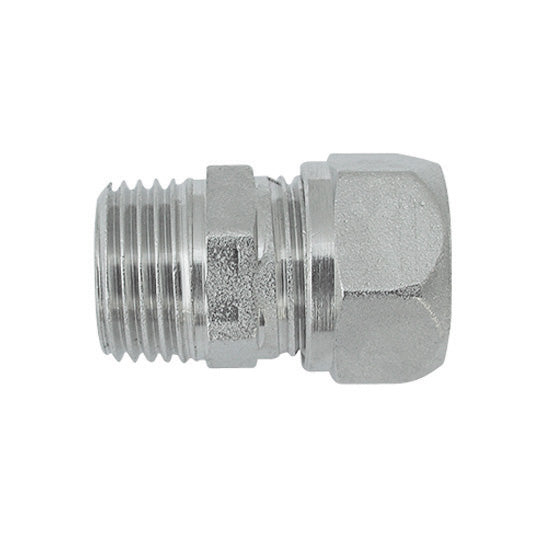

Raccordo diritto maschio Tiemme progettato per collegare un tubo multistrato da 20 mm a un componente dotato di attacco filettato femmina da 1/2".

Il collegamento al tubo avviene mediante sistema meccanico a stringere, mentre l’estremità opposta presenta una filettatura maschio. La configurazione diritta lo rende indicato per realizzare collegamenti lineari negli impianti idraulici e di riscaldamento compatibili.

Caratteristiche tecniche

• Marca: Tiemme
• Tipologia: raccordo diritto maschio
• Sistema di giunzione: meccanico a stringere
• Tubo compatibile: multistrato
• Diametro esterno del tubo: 20 mm
• Attacco filettato: maschio 1/2"
• Configurazione: diritta
• Materiale principale: ottone
• Installazione: mediante dado di serraggio
• Codice commerciale: 313-1600-0420
• Codice riportato nel catalogo: 31316000420
• EAN: 8033408057521
• Unità di vendita: 1 pezzo
• Confezione del produttore: 5 pezzi
• Imballo completo indicato: 100 pezzi
• Peso: non dichiarato dal produttore
• Pressione e temperatura massime: da verificare nella documentazione del sistema installato

Interpretazione della misura

La misura 1/2" × 20 mm identifica:

• 1/2": dimensione nominale della filettatura maschio
• 20 mm: diametro esterno del tubo multistrato compatibile

Il raccordo non deve essere confuso con versioni per tubo da 16 mm o con raccordi dotati di filettature differenti.

Destinazioni d’uso

Indicato, previa verifica progettuale, per collegamenti presenti in:

• Impianti idrico-sanitari
• Impianti di riscaldamento
• Distribuzione dell’acqua calda e fredda
• Collegamenti a collettori
• Collegamenti a valvole
• Collegamenti a rubinetti e componenti filettati
• Manutenzione e ampliamento di impianti con tubo multistrato

Compatibilità

Prima dell’acquisto verificare:

• Diametro esterno del tubo: 20 mm
• Spessore e struttura del tubo multistrato
• Compatibilità del tubo con il sistema Tiemme
• Filettatura femmina da collegare
• Misura nominale dell’attacco: 1/2"
• Pressione e temperatura di esercizio
• Fluido trasportato
• Eventuali certificazioni richieste dall’impianto

La sola corrispondenza del diametro esterno non garantisce automaticamente la compatibilità con qualsiasi tubo multistrato.

Utilizzo negli impianti a gas

Questo raccordo non deve essere considerato automaticamente idoneo agli impianti a gas.

Per il gas è necessario impiegare esclusivamente tubi e raccordi appartenenti a sistemi specificamente certificati, installati da personale abilitato nel rispetto della normativa vigente.

Vantaggi

• Prodotto Tiemme
• Collegamento diritto e compatto
• Attacco maschio da 1/2"
• Compatibile con tubo multistrato da 20 mm
• Montaggio meccanico a stringere
• Non richiede una pressatrice
• Adatto a nuove installazioni e manutenzioni
• Collegamento smontabile quando tecnicamente consentito
• Corpo in ottone resistente all’utilizzo impiantistico

Indicazioni d’installazione

L’installazione deve essere effettuata da personale qualificato utilizzando utensili adeguati.

Prima del montaggio:

• Chiudere l’impianto
• Scaricare completamente la pressione
• Tagliare il tubo perpendicolarmente
• Eliminare bave e deformazioni
• Calibrare correttamente il tubo
• Ripristinare la circolarità dell’estremità
• Controllare l’integrità del raccordo e dei componenti di tenuta

Durante l’installazione:

• Inserire dado e componenti di serraggio nel verso corretto
• Spingere il tubo fino alla battuta prevista
• Evitare che guarnizioni o elementi interni si spostino
• Avvitare il dado manualmente
• Completare il serraggio con utensili adeguati
• Rispettare le indicazioni e le coppie di serraggio Tiemme
• Sigillare la filettatura maschio con un prodotto compatibile
• Non applicare nastro o sigillante all’interno della connessione per il tubo

Al termine effettuare la prova di pressione e controllare accuratamente l’assenza di perdite.

Avvertenze

• Non installare su tubi ovalizzati o danneggiati
• Non utilizzare componenti appartenenti a sistemi incompatibili
• Non stringere eccessivamente il dado
• Non modificare il raccordo
• Non utilizzare raccordi che presentano crepe, urti o filetti danneggiati
• Non lasciare la giunzione non ispezionabile se il sistema o la normativa non lo consentono
• Verificare sempre la compatibilità con acqua potabile, temperatura e pressione previste
• Per impianti sottotraccia rispettare le prescrizioni del produttore e della normativa vigente
