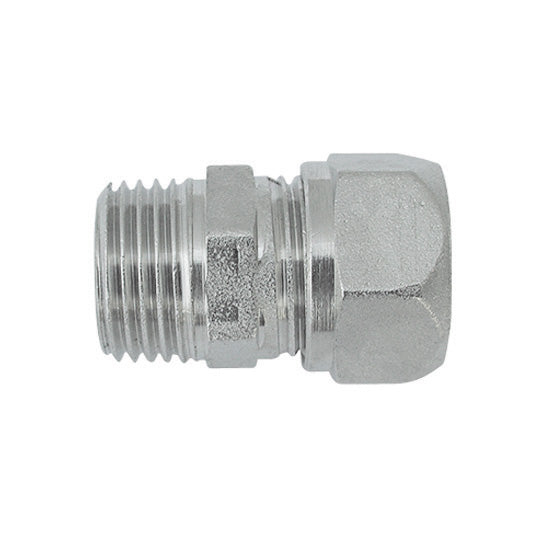

Raccordo diritto maschio Tiemme 3/4″×20 mm per tubo multistrato

Niples M3/4x20 Tiemme MN203/4M COD. 313-1600-0520

Raccordo diritto maschio Tiemme progettato per collegare un tubo multistrato da 20 mm a un componente dell’impianto dotato di attacco filettato femmina da 3/4″.

Il sistema di serraggio meccanico consente di realizzare il collegamento senza utilizzare una pressatrice. È indicato per impianti idrici e di riscaldamento compatibili con questa tipologia di raccordo.

Caratteristiche tecniche

• Marca: Tiemme
• Serie: 1600
• Tipologia: raccordo diritto maschio
• Sistema di giunzione: a stringere
• Tubo compatibile: multistrato
• Diametro del tubo: 20 mm
• Filettatura: maschio 3/4″
• Configurazione: 3/4″ M × 20 mm
• Materiale principale: ottone
• Installazione: diritta
• Codice articolo: 313-1600-0520
• EAN: 8033408057538
• Unità di vendita: 1 pezzo
• Peso: non indicato

Destinazioni d’uso

Indicato per collegamenti in:

• Impianti idrico-sanitari
• Impianti di riscaldamento
• Distribuzione dell’acqua
• Collegamenti a collettori
• Collegamenti a valvole
• Impianti con tubazioni multistrato
• Piccole opere di manutenzione idraulica

L’idoneità all’acqua potabile, alle temperature e alle pressioni previste deve essere verificata in base alle caratteristiche dell’intero sistema utilizzato.

Sistema di collegamento

Il lato da 20 mm viene collegato al tubo multistrato mediante serraggio del dado e dell’ogiva. Il lato filettato maschio da 3/4″ permette invece il collegamento a valvole, collettori, manicotti o altri componenti con filettatura femmina compatibile.

Il raccordo a stringere può essere smontato durante le operazioni di manutenzione, ma prima del rimontaggio è necessario controllare attentamente le condizioni di ogiva, guarnizioni e tubo.

Vantaggi

• Collegamento diretto tra tubo multistrato e attacco filettato
• Installazione senza pressatrice
• Corpo resistente in ottone
• Misura comunemente utilizzata negli impianti idraulici
• Montaggio semplice e rapido
• Adatto a interventi di installazione e manutenzione
• Prodotto Tiemme
• Ingombro contenuto

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Diametro esterno del tubo: 20 mm
• Spessore del tubo multistrato
• Misura della filettatura: 3/4″
• Presenza di un attacco femmina compatibile
• Compatibilità tra tubo e sistema di serraggio
• Pressione e temperatura dell’impianto
• Destinazione d’uso prevista

La misura 3/4″×20 mm indica una filettatura maschio da 3/4″ e il collegamento per un tubo multistrato con diametro esterno di 20 mm.

Indicazioni d’installazione

Prima dell’installazione chiudere l’alimentazione e scaricare completamente la pressione presente nell’impianto.

Per un montaggio corretto:

• Tagliare il tubo perfettamente in squadra
• Calibrare e sbavare l’estremità
• Verificare che il tubo non sia deformato
• Inserire dado e ogiva nella posizione corretta
• Spingere completamente il tubo sul raccordo
• Serrare il dado utilizzando utensili adeguati
• Evitare un serraggio eccessivo
• Sigillare correttamente la parte filettata
• Ripristinare gradualmente la pressione
• Controllare l’assenza di perdite

Il raccordo deve rimanere accessibile e ispezionabile quando richiesto dalle norme tecniche e dalle modalità d’installazione del sistema.

Avvertenze

Non utilizzare il raccordo su tubazioni di diametro o spessore non compatibili. Non impiegare componenti danneggiati, deformati o con guarnizioni deteriorate.

Per impianti gas utilizzare esclusivamente raccordi e tubazioni specificamente certificati per tale destinazione.
