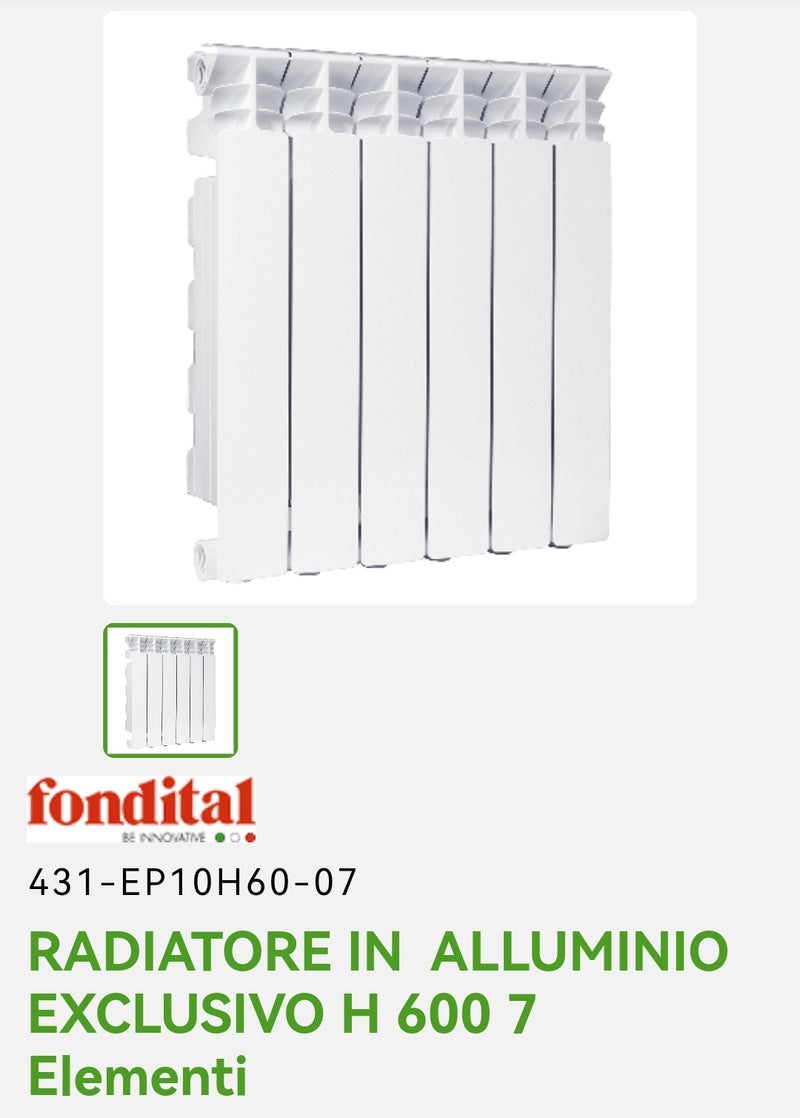

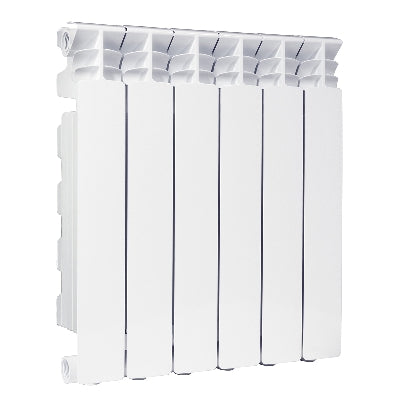

Radiatore in Alluminio Fondital Exclusivo H 600 – 7 Elementi

Radiatore Alluminio Exclusivo H 600 7 Elementi Fondital DRADIATORE60 COD. 431-EP10H60-07

Il radiatore Fondital Exclusivo è composto da 7 elementi in alluminio pressofuso ed è progettato per offrire un’elevata resa termica con un contenuto d’acqua ridotto.

La struttura modulare, l’assenza di saldature e la doppia verniciatura mediante anaforesi e polveri contribuiscono a garantire resistenza, affidabilità e durata nel tempo. Il colore bianco RAL 9010 e il design lineare permettono di inserirlo facilmente in ambienti domestici, commerciali e professionali.

La dicitura H 600 identifica l’interasse degli attacchi, pari a 600 mm: l’altezza effettiva del radiatore è di 657 mm.

Caratteristiche tecniche

• Marca: Fondital
• Serie: Exclusivo
• Modello: 600/100
• Tipologia: radiatore componibile ad acqua
• Materiale: alluminio pressofuso
• Numero di elementi: 7
• Colore: bianco puro RAL 9010
• Interasse degli attacchi: 600 mm
• Altezza effettiva: 657 mm
• Larghezza di ogni elemento: 80 mm
• Larghezza complessiva: circa 560 mm
• Profondità: 97 mm
• Diametro delle connessioni: G1 – 1"
• Contenuto d’acqua per elemento: 0,29 litri
• Contenuto d’acqua complessivo: circa 2,03 litri
• Pressione massima d’esercizio: 16 bar
• Temperatura massima d’esercizio: 120 °C
• Esponente caratteristico n: 1,2953
• Coefficiente Km: 0,8410
• Norma di riferimento per la resa: EN 442-1:2014
• Codice prodotto: 431-EP10H60-07
• EAN: 8033408999470

Resa termica

Valori dichiarati per 7 elementi:

• Resa con ΔT 30: circa 482,3 W
• Resa con ΔT 50: circa 934,5 W
• Resa con ΔT 70: circa 1.444,8 W

La resa termica effettiva dipende dalla temperatura media dell’acqua, dalla temperatura desiderata nell’ambiente e dalle caratteristiche dell’impianto.

Il corretto numero di elementi deve essere determinato mediante calcolo delle dispersioni termiche del locale. La sola superficie in metri quadrati non è sufficiente per dimensionare correttamente il radiatore.

Vantaggi

• Elevato rapporto tra peso e potenza
• Ridotto contenuto d’acqua
• Rapido riscaldamento e buona regolazione della temperatura
• Struttura modulare
• Assenza di saldature
• Elevata resistenza meccanica
• Doppio trattamento di verniciatura
• Design lineare adatto a diversi ambienti
• Compatibile con impianti tradizionali e a bassa temperatura correttamente dimensionati

Accessori necessari

Da acquistare separatamente, salvo diversa indicazione:

• valvola per radiatore;
• detentore;
• valvola di sfiato;
• tappi e riduzioni;
• adattatori per le tubazioni;
• mensole o staffe di fissaggio;
• guarnizioni;
• eventuale testa termostatica.

Prima dell’acquisto verificare il diametro delle tubazioni, il tipo di raccordo, l’interasse esistente e la distanza disponibile dalla parete.

Installazione

Il radiatore deve essere installato da personale qualificato, rispettando le indicazioni Fondital e le norme applicabili all’impianto.

È necessario utilizzare accessori compatibili con radiatori in alluminio e trattare correttamente l’acqua dell’impianto. In presenza di materiali metallici differenti devono essere adottate le opportune precauzioni contro i fenomeni di corrosione elettrochimica.

Dopo l’installazione occorre verificare:

• stabilità delle staffe;
• tenuta di raccordi e guarnizioni;
• corretto sfiato dell’aria;
• pressione dell’impianto;
• bilanciamento mediante il detentore.

Manutenzione

Spurgare periodicamente l’aria tramite la valvola di sfiato e controllare la tenuta dei collegamenti. Pulire la superficie con un panno morbido, evitando detergenti abrasivi o aggressivi.

Garanzia

Fondital dichiara per la serie Exclusivo una garanzia di 10 anni contro i difetti di fabbricazione, decorrente dalla data d’installazione e subordinata al rispetto delle norme e delle istruzioni relative a montaggio, utilizzo e manutenzione.

Le condizioni effettivamente applicabili devono essere verificate nella documentazione fornita con il prodotto.
