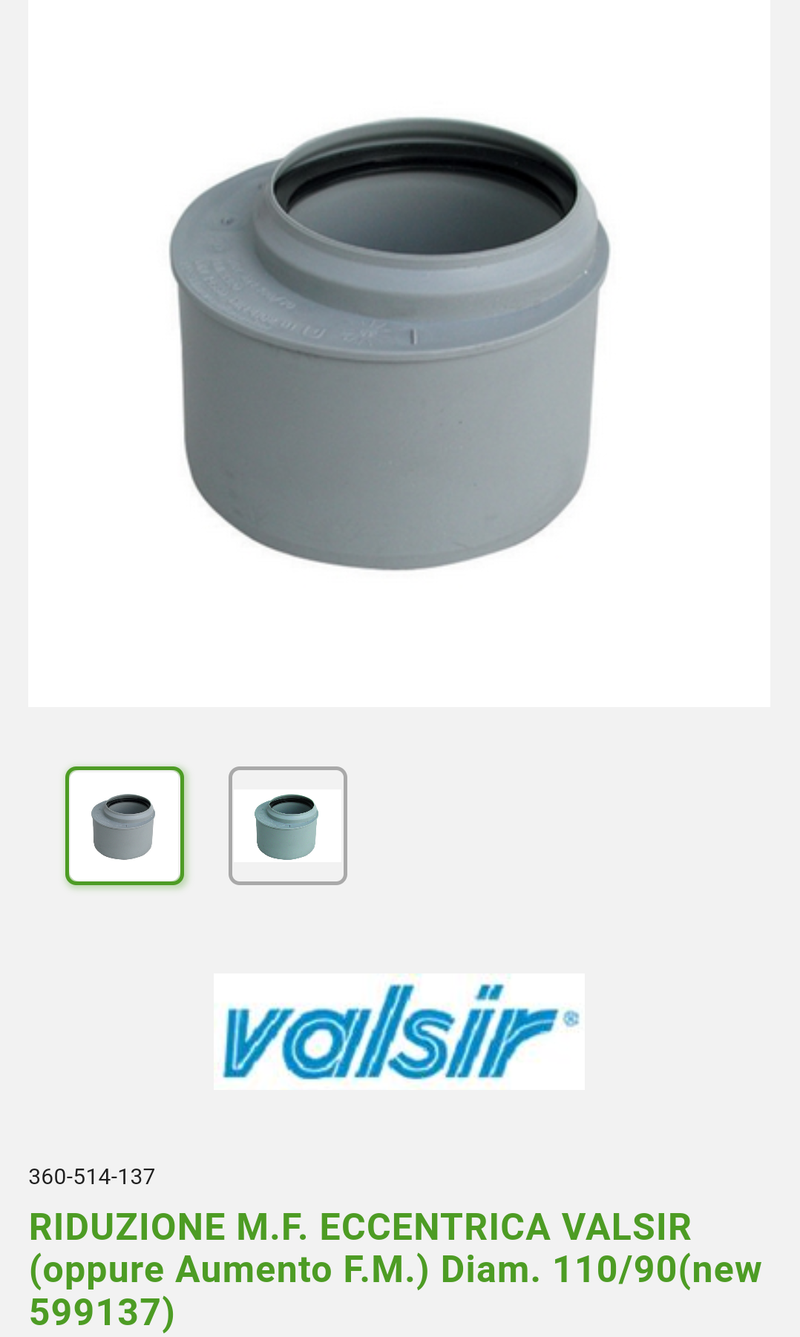

Raccordo di Riduzione Valsir Ø 110/90 mm Grigio ad Innesto M/F

Raccordo di Riduzione Valsir Ø 110/90 mm Grigio ad Innesto M/F –  PRG11090      Cod. 360-514-137

Descrizione

Il raccordo Valsir Ø 110/90 mm permette di collegare tubazioni di scarico con diametri differenti mediante un sistema di giunzione ad innesto maschio/femmina.

Realizzato in polipropilene grigio, è identificato dal codice commerciale 360-514-137 e dal riferimento produttore VS0599137. Nel catalogo Valsir viene denominato bicchiere di aumento 90/110 mm, all’interno della gamma di scarico PP3.

La scelta del raccordo deve considerare, oltre ai diametri, la disposizione delle estremità maschio e femmina rispetto alla tubazione esistente.

Caratteristiche tecniche

• Marca: Valsir
• Tipologia: raccordo di passaggio tra diametri differenti
• Denominazione del produttore: bicchiere di aumento
• Gamma di catalogo: PP3
• Materiale: polipropilene (PP)
• Colore: grigio
• Diametri di collegamento: 90 e 110 mm
• Collegamento: ad innesto M/F
• Destinazione d’uso: impianti di scarico
• Lunghezza L indicata a catalogo: 81,5 mm
• Quota L1 indicata a catalogo: 65 mm
• Peso indicativo: 0,112 kg
• Codice produttore: VS0599137
• Codice commerciale: 360-514-137
• EAN: 8033408040622
• Unità di vendita: 1 pezzo.

Collegamento ad innesto

Il raccordo si inserisce nel sistema di scarico attraverso l’accoppiamento tra estremità liscia e bicchiere.

Prima del montaggio occorre controllare la compatibilità dimensionale dei componenti e lo stato della guarnizione di tenuta. La preparazione del tubo e la profondità di inserimento devono rispettare le istruzioni del sistema utilizzato.

Applicazioni

Il raccordo consente il passaggio tra tubazioni da 90 e 110 mm negli impianti di scarico compatibili.

Può essere impiegato nella realizzazione di nuove linee o negli interventi di modifica di un impianto esistente, dopo aver verificato la configurazione dei collegamenti e il corretto dimensionamento dello scarico.

Vantaggi

• Collegamento tra due diametri differenti
• Giunzione ad innesto
• Corpo in polipropilene
• Formato compatto
• Identificazione tramite codice Valsir e codice commerciale

Verifiche prima dell’acquisto

Prima di ordinare controllare:

• Diametri delle tubazioni da collegare
• Posizione richiesta delle estremità maschio e femmina
• Compatibilità con il sistema di scarico esistente
• Ingombro disponibile per il montaggio
• Geometria del raccordo rispetto al percorso della tubazione
• Presenza e condizioni della guarnizione

Il produttore identifica questo riferimento come “bicchiere di aumento”: verificare il disegno tecnico prima di utilizzarlo in sostituzione di una specifica riduzione eccentrica.

Indicazioni di installazione

Pulire le superfici di accoppiamento e rimuovere eventuali bave dall’estremità della tubazione. Verificare che la guarnizione sia correttamente posizionata e utilizzare un lubrificante compatibile quando previsto dalle istruzioni di posa.

Evitare inserimenti forzati o disallineamenti. A montaggio concluso verificare la tenuta del collegamento prima di rendere la tubazione inaccessibile.

Contenuto della fornitura

1 raccordo Valsir Ø 110/90 mm grigio ad innesto, codice 360-514-137.

Tubazioni, staffaggi e accessori di posa sono da acquistare separatamente.

Documentazione tecnica

Scarica l’estratto del catalogo tecnico Valsir con disegno e dimensioni del codice VS0599137 – PDF
