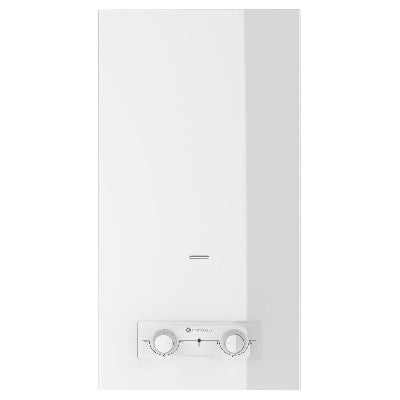

Scaldabagno a Gas GPL Chaffoteaux BRD LNX ONM 11 L/min a Camera Aperta

Scaldabagno a Gas GPL Chaffoteaux BRD LNX ONM 11 L/min a Camera Aperta COD. 400-XBLO11CF-G

Lo scaldabagno Chaffoteaux BRD LNX ONM 11 è un apparecchio istantaneo a gas GPL progettato per la produzione di acqua calda sanitaria.

La portata nominale di 11 litri al minuto, calcolata con un incremento della temperatura dell’acqua di 25 °C, è indicata per utenze domestiche compatibili con le prestazioni dell’apparecchio.

Il valore di 11 litri non rappresenta la capacità di un serbatoio: lo scaldabagno non dispone di accumulo, ma riscalda l’acqua direttamente quando viene aperto un punto di prelievo.

La camera aperta con tiraggio naturale utilizza l’aria presente nel locale per la combustione. L’installazione richiede quindi un ambiente idoneo e adeguatamente ventilato, oltre al collegamento a un sistema di evacuazione dei fumi conforme.

Caratteristiche tecniche

• Marca: Chaffoteaux
• Serie: BRD LNX ONM
• Tipologia: scaldabagno istantaneo a gas
• Versione: camera aperta
• Tiraggio: naturale
• Gas di alimentazione: GPL
• Portata nominale: 11 l/min
• Regolazione: meccanica
• Accensione: elettronica a batteria
• Alimentazione dell’accensione: 3 V DC
• Modulazione della fiamma: sì
• Scambiatore di calore: rame a camera umida
• Classe energetica: A
• Profilo di prelievo: M
• Categoria gas: II2H3+
• Grado di protezione: IPX5
• Codice commerciale Dianflex: 400-XBLO11CF-G
• Codice produttore corrispondente: 3632417
• EAN Dianflex: 8033408930602
• EAN produttore: 6927828020482
• Unità di vendita: 1 pezzo

Prestazioni

• Portata nominale con ΔT 25 °C: 11 l/min
• Portata minima di funzionamento: 2,5 l/min
• Pressione minima di funzionamento: 0,15 bar
• Pressione nominale massima dell’acqua: 10 bar
• Portata termica nominale: 21,5 kW
• Portata termica minima indicativa: 9,5 kW
• Temperatura dei fumi alla massima portata: 176 °C
• Emissioni di NOx: 46,5 mg/kWh
• CO₂ con alimentazione GPL: 8,5%
• Potenza sonora: 60 dB
• Temperatura ambiente minima di utilizzo: 5 °C
• Tiraggio minimo indicato: 8 Pa
• Portata d’aria necessaria alla combustione: 35,9 m³/h

La quantità e la temperatura dell’acqua prodotta dipendono dalla temperatura dell’acqua in ingresso, dalla pressione dell’impianto, dalla portata richiesta e dalla regolazione impostata.

Dimensioni e peso

• Altezza: 617 mm
• Larghezza: 310 mm
• Profondità: circa 211 mm
• Peso netto indicativo: 10,2 kg

Il peso si riferisce all’apparecchio senza imballaggio. Prima dell’installazione verificare anche gli spazi necessari per i collegamenti, lo scarico dei fumi e la manutenzione frontale.

Regolazione e funzionamento

Lo scaldabagno dispone di due comandi meccanici frontali:

• Una manopola per regolare il flusso dell’acqua
• Una manopola per regolare il livello del gas

Il sistema di modulazione adegua la fiamma alla richiesta sanitaria, contribuendo a mantenere più stabile la temperatura dell’acqua erogata.

L’accensione elettronica alimentata a batterie evita la presenza di una fiamma pilota permanentemente accesa. Un’apposita spia LED segnala quando è necessario sostituire le batterie.

La presenza delle batterie nella confezione deve essere verificata al momento dell’acquisto.

Dispositivi di controllo e sicurezza

L’apparecchio è dotato di:

• Controllo elettronico della presenza della fiamma
• Elettrodo di accensione e rilevazione
• Termostato di sovratemperatura
• Rilevatore del surriscaldamento dei gas di scarico
• Sistema di modulazione della fiamma
• Indicatore LED per la sostituzione delle batterie

I dispositivi integrati non sostituiscono la corretta ventilazione del locale, il regolare tiraggio della canna fumaria e la manutenzione periodica.

Compatibilità con il gas

Il codice 400-XBLO11CF-G identifica la versione predisposta per funzionare a GPL.

Prima dell’ordine controllare:

• Tipo di gas disponibile
• Pressione di alimentazione
• Codice riportato sulla targhetta
• Compatibilità dell’impianto esistente
• Caratteristiche della canna fumaria
• Ventilazione disponibile nel locale
• Posizione dei collegamenti idraulici e del gas

Non collegare questa versione direttamente a una rete a metano. Un’eventuale trasformazione deve essere espressamente prevista dal produttore ed eseguita da personale autorizzato utilizzando componenti specifici.

Vantaggi

• Produzione istantanea di acqua calda
• Portata nominale di 11 l/min
• Versione specifica per GPL
• Classe energetica A
• Profilo di prelievo M
• Accensione elettronica a batterie
• Assenza di serbatoio di accumulo
• Modulazione della fiamma
• Scambiatore in rame
• Comandi frontali semplici
• Ingombro contenuto
• Manutenzione accessibile frontalmente
• Basse emissioni di NOx

Indicazioni d’installazione

L’installazione e la prima accensione devono essere effettuate da un tecnico abilitato, rispettando le istruzioni Chaffoteaux e la normativa vigente.

Prima della messa in servizio è necessario:

• Verificare l’idoneità del locale per un apparecchio a camera aperta
• Predisporre una ventilazione permanente adeguata
• Controllare il tipo e la pressione del gas
• Collegare correttamente ingresso e uscita dell’acqua
• Verificare la tenuta dei raccordi del gas
• Collegare l’apparecchio a un condotto fumario compatibile
• Controllare il tiraggio e la corretta evacuazione dei fumi
• Rispettare le distanze previste per installazione e manutenzione
• Eseguire le prove di combustione e funzionamento
• Rilasciare la documentazione prevista per l’impianto

Poiché lo scaldabagno preleva l’aria necessaria alla combustione dal locale, non deve essere considerato equivalente a un modello a camera stagna.

Pulizia e manutenzione

Per mantenere efficienza e sicurezza è necessario controllare periodicamente:

• Bruciatore e qualità della combustione
• Scambiatore e presenza di calcare
• Condotto di evacuazione dei fumi
• Aperture di ventilazione
• Tenuta dei collegamenti gas e acqua
• Stato delle batterie
• Regolarità dell’accensione
• Stabilità della temperatura
• Presenza di perdite o anomalie

Gli interventi sul circuito del gas, sul bruciatore e sui dispositivi di sicurezza devono essere eseguiti esclusivamente da personale qualificato.

Portata, funzionamento, variante GPL, codice ed EAN sono riportati nella scheda Dianflex dello scaldabagno BRD LNX ONM 11 litri. Le prestazioni, le dimensioni e il peso sono consultabili nella scheda tecnica della serie Chaffoteaux BRD LNX.
