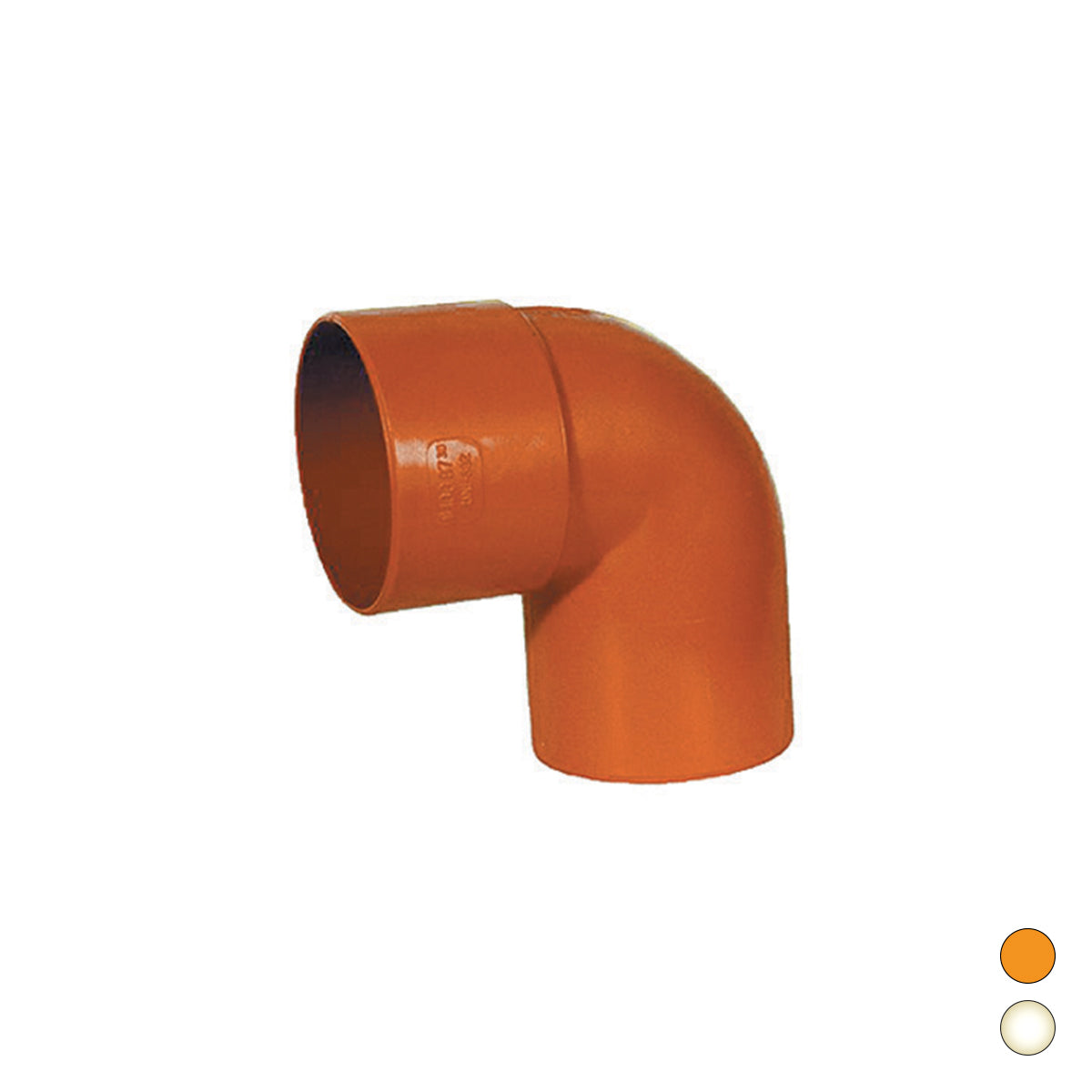

Curva 87° in PVC Rigido Arancio Ø 200 mm

Curva Dm. 200 87° Pvc Arancio PCA20087 COD. 362-CC-200

Curva a 87° in PVC rigido arancio, progettata per realizzare cambi di direzione quasi ad angolo retto nelle tubazioni con diametro nominale di 200 mm.

È indicata per raccordi e deviazioni negli impianti di scarico compatibili di grande diametro. L’angolazione di 87° consente di avvicinarsi a una deviazione di 90°, mantenendo la geometria prevista dal sistema di tubazioni.

Caratteristiche tecniche

• Tipologia: curva per tubazioni di scarico
• Angolazione: 87°
• Diametro nominale: 200 mm
• Materiale: PVC rigido
• Colore: arancio
• Codice articolo: 362-CC-200
• EAN: 8033408042480
• Categoria: raccordi in PVC rigido
• Impiego indicativo: sistemi di scarico a gravità
• Unità di misura del catalogo: NR
• Confezione indicata da Dianflex: 16 pezzi
• Unità di vendita: 1 pezzo, salvo diversa configurazione commerciale
• Tipo di giunzione: da verificare sul prodotto
• Guarnizione: non indicata
• Peso: non indicato

Destinazioni d’uso

Indicata per realizzare deviazioni a 87° in tubazioni compatibili destinate a:

• Impianti di scarico civili
• Acque reflue
• Acque meteoriche
• Collettori principali
• Colonne e diramazioni di scarico
• Collegamenti tecnici
• Impianti interni ed esterni
• Tubazioni in PVC per edilizia

Il prodotto non deve essere considerato automaticamente idoneo per impianti in pressione, acqua potabile, fluidi industriali o applicazioni soggette a temperature elevate.

Vantaggi

• Curvatura quasi ad angolo retto
• Diametro nominale di 200 mm
• Costruzione in PVC rigido
• Resistenza all’umidità e alla corrosione
• Peso contenuto rispetto ai raccordi metallici
• Collegamento con tubazioni compatibili
• Adatta agli impianti interni ed esterni
• Indicata per reti di scarico di grande diametro

Compatibilità

Prima dell’acquisto verificare:

• Diametro esterno effettivo della tubazione
• Spessore e serie del tubo
• Tipo e profondità degli innesti
• Presenza o assenza della guarnizione
• Eventuale necessità di incollaggio
• Compatibilità tra raccordo, tubo e adesivo
• Angolazione richiesta dall’impianto
• Temperatura e natura dei liquidi convogliati
• Destinazione prevista per l’installazione

La sola corrispondenza del diametro nominale di 200 mm non garantisce la compatibilità con qualsiasi sistema di scarico.

Indicazioni d’installazione

Prima del montaggio:

• Tagliare il tubo perpendicolarmente
• Eliminare accuratamente bave e spigoli
• Pulire e asciugare le superfici da collegare
• Controllare l’orientamento della curva
• Effettuare una prova di assemblaggio
• Utilizzare il sistema di giunzione previsto
• Evitare tensioni, deformazioni e disallineamenti
• Sostenere adeguatamente tubo e raccordo
• Rispettare le pendenze necessarie al deflusso
• Verificare la tenuta prima di chiudere o interrare l’impianto

Considerate le dimensioni del raccordo, la movimentazione e il posizionamento devono essere eseguiti con attenzione, evitando urti e deformazioni.

In caso di giunzione a incollaggio, utilizzare un adesivo specifico per PVC e rispettare le modalità di applicazione e i tempi di asciugatura indicati dal produttore.
