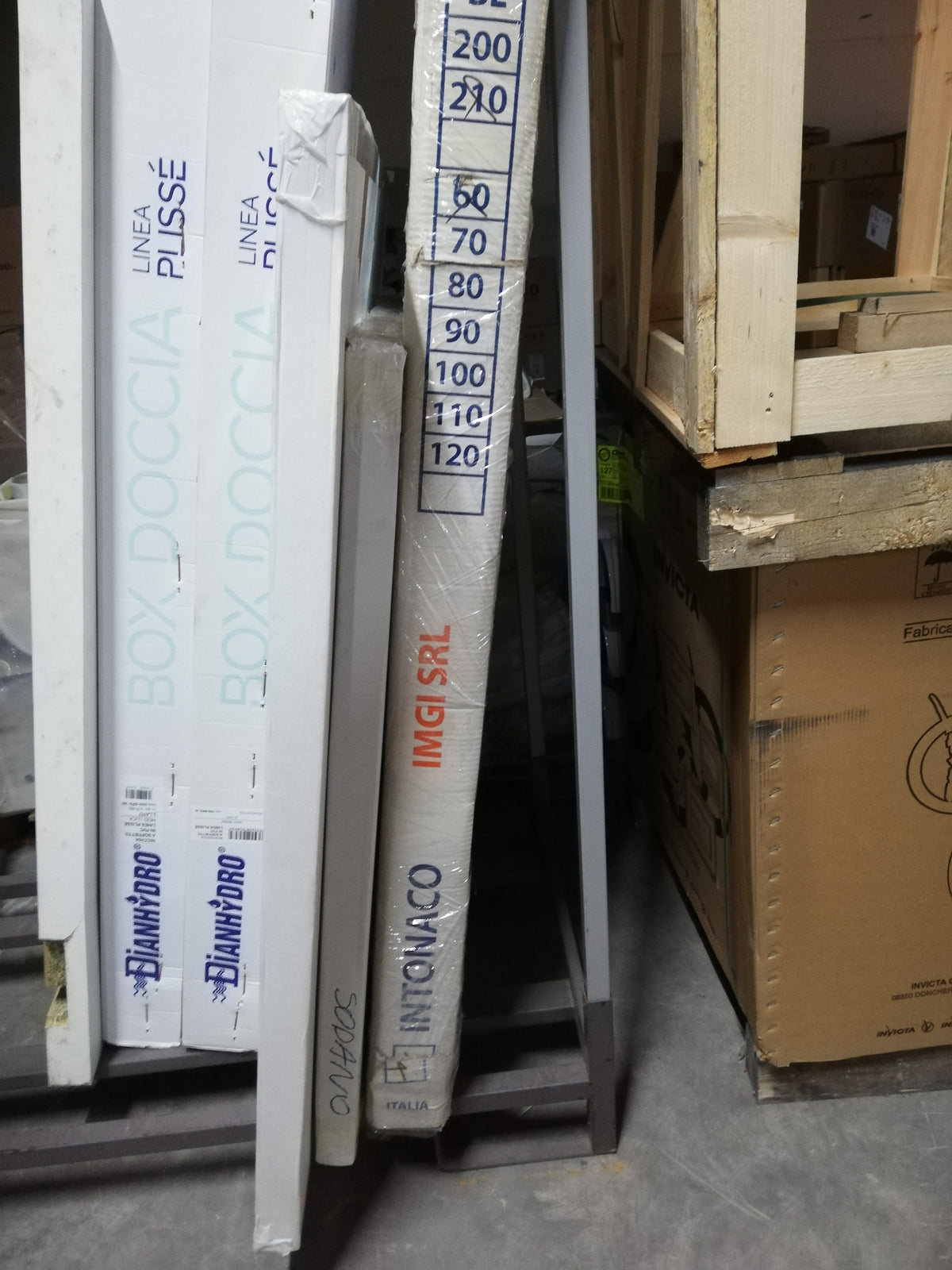

Controtelaio IMGI Stargate 60×210 cm per Porta Scorrevole a Scomparsa – Intonaco

Controtelaio Porta a Scomparsa 60x210 per Intonaco Imgi COD. 398

Il controtelaio IMGI Stargate è progettato per installare una porta scorrevole a scomparsa all’interno di una parete in muratura rifinita con intonaco.

Il modello ad anta singola offre una luce di passaggio nominale di 60 × 210 cm. La porta, scorrendo all’interno del cassonetto metallico, permette di recuperare lo spazio normalmente occupato dall’apertura di un’anta battente.

La rete applicata alla struttura favorisce l’adesione dell’intonaco e contribuisce a limitare la formazione di crepe dopo la finitura della parete.

Caratteristiche tecniche

• Marca: IMGI
• Linea: Stargate
• Tipologia: controtelaio per porta scorrevole a scomparsa
• Configurazione: anta singola
• Parete compatibile: muratura con finitura a intonaco
• Luce di passaggio nominale: 600 × 2100 mm
• Ingombro strutturale nominale: 1320 × 2200 mm
• Binario: alluminio anodizzato
• Scorrimento: carrelli dotati di cuscinetti
• Portata massima dichiarata dei carrelli: 120 kg
• Struttura: metallica con rete porta-intonaco
• Codice commerciale: 398
• Codice dimensionale IMGI: S600
• Unità di vendita: 1 controtelaio
• EAN: non indicato

Spessore della parete

Il catalogo IMGI prevede più configurazioni per il controtelaio singolo da intonaco:

• Parete finita da 90 mm: sede interna da 60 mm, porta fino a 40 mm
• Parete finita da 105 mm: sede interna da 70 mm, porta fino a 55 mm
• Parete finita da 125 mm: sede interna da 85 mm, porta fino a 70 mm

Il codice commerciale 398 non consente di stabilire quale spessore sia compreso nell’articolo. Prima dell’ordine è quindi indispensabile verificare la versione effettivamente disponibile.

Componenti principali

Il sistema comprende normalmente:

• Cassonetto metallico da incorporare nella parete
• Rete per l’applicazione dell’intonaco
• Traverso superiore
• Binario in alluminio anodizzato
• Carrelli di scorrimento con cuscinetti
• Guida inferiore
• Fermo di arresto
• Componenti necessari all’assemblaggio del controtelaio

La dotazione effettiva deve essere controllata al momento della consegna.

Elementi non inclusi

Salvo diversa indicazione commerciale, non sono compresi:

• Anta della porta
• Stipiti e coprifili
• Maniglia o kit per porta scorrevole
• Serratura
• Eventuale sistema di rallentamento
• Materiali da muratura e intonacatura
• Posa in opera

Destinazioni d’uso

Indicato per:

• Abitazioni
• Bagni e antibagni
• Cucine
• Ripostigli
• Cabine armadio
• Uffici
• Strutture ricettive
• Ambienti nei quali è necessario recuperare spazio

Vantaggi

• Permette la completa scomparsa dell’anta nella parete
• Riduce l’ingombro rispetto a una porta battente
• Specifico per pareti in muratura intonacate
• Binario in alluminio anodizzato
• Carrelli silenziosi dotati di cuscinetti
• Portata dichiarata fino a 120 kg
• Rete predisposta per l’applicazione dell’intonaco
• Adatto a porte con passaggio nominale di 60×210 cm

Dimensioni da considerare

La misura 60×210 cm indica la luce nominale di passaggio e non l’ingombro complessivo del controtelaio.

Per l’installazione occorre predisporre indicativamente:

• Luce di passaggio: 600 × 2100 mm
• Ingombro totale del controtelaio: 1320 × 2200 mm
• Spessore della parete finita: 90, 105 oppure 125 mm, secondo la versione

Prima di eseguire la muratura, verificare sempre le quote direttamente sul prodotto e sulle istruzioni fornite.

Peso e spedizione

Il peso del singolo controtelaio non è dichiarato nel catalogo IMGI consultato.

Per la configurazione iniziale della spedizione online si può utilizzare un peso provvisorio indicativo di circa 25–30 kg, da sostituire con il peso rilevato sul prodotto imballato.

A causa delle dimensioni di circa 132×220 cm, l’articolo è fuori sagoma per molti servizi di corriere espresso. È consigliata la consegna con vettore dedicato, su pallet o mediante ritiro presso il punto vendita.

Verifiche prima dell’acquisto

Controllare attentamente:

• Misura nominale della porta: 60×210 cm
• Tipo di parete: muratura da intonacare
• Spessore finale della parete
• Spessore e peso dell’anta da installare
• Ingombro disponibile nella muratura
• Lato di apertura previsto
• Assenza di tubazioni, cavi o altri impianti nella zona del cassonetto
• Dotazione effettivamente compresa nella confezione

Il prodotto non è la versione specifica per pareti in cartongesso.

Indicazioni d’installazione

La posa deve essere eseguita da personale qualificato prima dell’intonacatura definitiva.

Durante il montaggio è necessario:

• Assemblare il controtelaio seguendo le istruzioni IMGI
• Posizionarlo perfettamente a piombo e a livello
• Controllare diagonali e quote della luce di passaggio
• Fissare stabilmente la struttura alla muratura
• Proteggere il binario dall’ingresso di malta e detriti
• Evitare deformazioni del cassonetto
• Applicare correttamente la malta sulla rete
• Attendere la completa maturazione dell’intonaco prima di montare l’anta
• Regolare carrelli, guida inferiore e fermo di arresto dopo l’installazione

Misure, configurazioni della parete e portata dei carrelli sono riportate nel catalogo ufficiale IMGI Stargate. Denominazione, misura e codice commerciale corrispondono alla scheda del prodotto Sodano Ceramiche.
