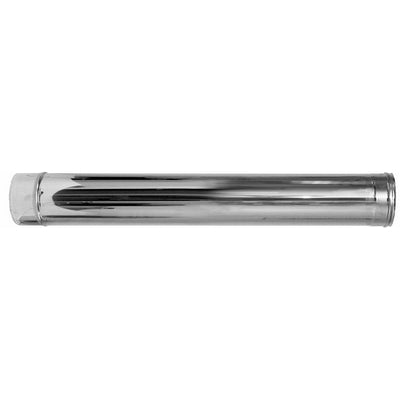

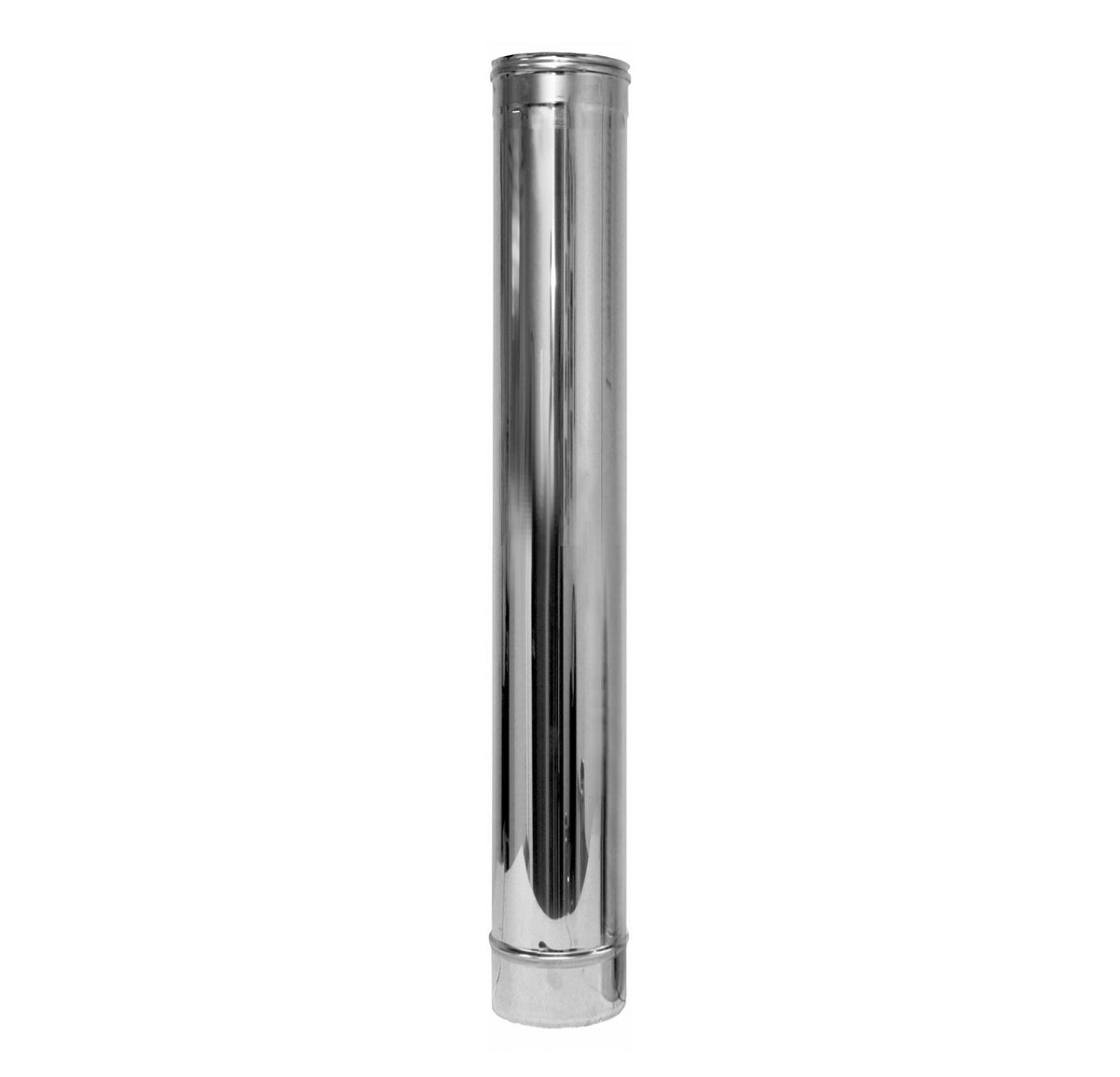

Tubo Inox Dm. 250 Mt. 1

Canna Fumaria in Acciaio Elemento Lineare da Mt. 1 Diam. 250 COD 412-460-250 AT2501

L’elemento lineare Diankamin è un componente modulare in acciaio inox AISI 304L, progettato per realizzare o prolungare condotti destinati all’evacuazione dei prodotti della combustione.

La lunghezza di 1 metro e il diametro di 250 mm lo rendono adatto alla composizione di canne fumarie di grande sezione, purché utilizzato con elementi appartenenti allo stesso sistema e correttamente dimensionato rispetto al generatore installato.

L’acciaio austenitico impiegato è conforme alla norma UNI EN 10088-1. Il sistema è stato sottoposto dal produttore a prove di resistenza alla pressione, alla compressione e alla temperatura presso l’Istituto Giordano.

Caratteristiche tecniche

• Marca: Diankamin
• Distribuzione: Dianflex
• Tipologia: elemento lineare per canna fumaria
• Materiale: acciaio inox austenitico
• Qualità dell’acciaio: AISI 304L
• Diametro nominale: 250 mm
• Lunghezza nominale: 1 metro
• Configurazione: elemento modulare lineare
• Installazione indicata: a vista
• Norma del materiale: UNI EN 10088-1
• Quantità: 1 elemento
• Codice prodotto: 412-460-250
• EAN: 8033408048062

Utilizzo

L’elemento consente di realizzare tratti verticali o lineari del condotto fumario. Deve essere collegato esclusivamente a componenti compatibili per diametro, materiale, sistema d’innesto e destinazione d’uso.

Può essere inserito in sistemi di evacuazione dei fumi collegati a camini, stufe, termocamini o altri generatori soltanto dopo la verifica della compatibilità tecnica con:

• Tipologia di combustibile
• Temperatura dei fumi
• Funzionamento in pressione o depressione
• Presenza di condensa
• Diametro richiesto dal generatore
• Configurazione complessiva della canna fumaria

Componenti da verificare separatamente

Per completare correttamente il sistema possono essere necessari:

• Elementi lineari aggiuntivi
• Curve e raccordi
• Elemento a T con ispezione
• Raccoglitore e scarico della condensa
• Fascette o sistemi di bloccaggio
• Staffe e supporti murali
• Rosoni e attraversamenti
• Terminale o comignolo
• Guarnizioni, quando previste dal sistema

Gli accessori non devono considerarsi inclusi salvo esplicita indicazione nella confezione.

Indicazioni per l’installazione

Il diametro della canna fumaria non deve essere scelto soltanto in base all’uscita del generatore. Il corretto dimensionamento dipende anche da potenza, combustibile, altezza utile, andamento del condotto, numero di curve, temperatura dei fumi e tiraggio necessario.

Importante: non abbinare l’elemento a raccordi di marche o serie differenti senza una conferma tecnica di compatibilità. Una misura nominale uguale non garantisce che innesti, tolleranze e prestazioni siano equivalenti.

Prima dell’acquisto verificare:

• Che il diametro richiesto sia effettivamente Ø250 mm
• Che tutti i componenti appartengano allo stesso sistema fumario
• La designazione prestazionale e la destinazione d’uso del sistema completo
• Le distanze di sicurezza dai materiali combustibili
• L’idoneità all’installazione prevista, interna o esterna
• La necessità di isolamento o di una configurazione a doppia parete

Installazione, dimensionamento e collaudo devono essere eseguiti da un tecnico abilitato nel rispetto delle norme vigenti e delle istruzioni del produttore. Al termine dei lavori deve essere rilasciata la documentazione prevista per l’impianto.
