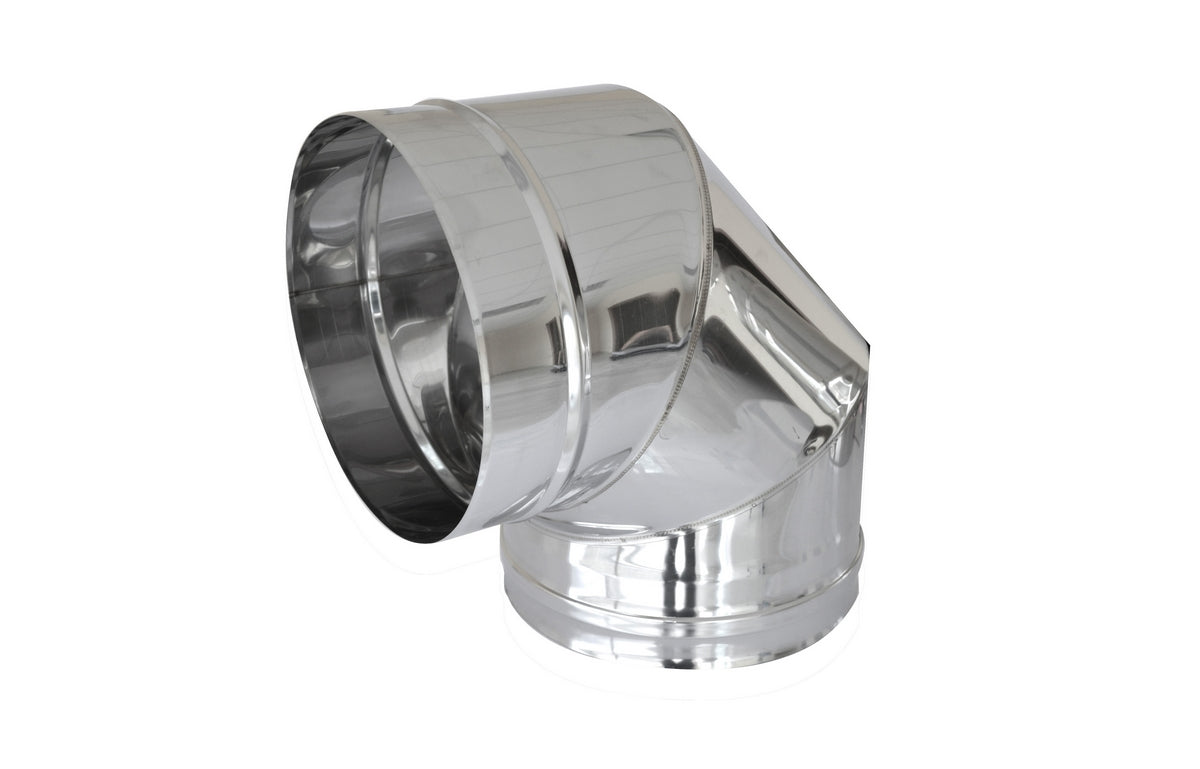

Curva a 90° in Acciaio Inox AISI 304L Ø250 mm per Canna Fumaria

CURVA IN ACCIAIO A 90° PER CANNE FUMARIE DM 250 AC25090 COD. 412-463-250

La curva a 90° Diankamin è un raccordo monoparete in acciaio inossidabile progettato per realizzare un cambio di direzione ad angolo retto nei sistemi di evacuazione dei fumi.

È costruita in acciaio inox AISI 304L con spessore di 0,50 mm e presenta un diametro nominale di 250 mm. La resistenza alla corrosione e alle alte temperature tipica dell’acciaio inossidabile la rende adatta alla composizione di canne fumarie compatibili.

Caratteristiche tecniche

• Marca: Diankamin
• Distributore: Dianflex
• Tipologia: curva per canna fumaria
• Angolazione: 90°
• Diametro nominale: 250 mm
• Materiale: acciaio inossidabile
• Qualità dell’acciaio: AISI 304L
• Spessore della parete: 0,50 mm
• Configurazione: monoparete
• Finitura: acciaio naturale
• Confezione: 1 pezzo
• Codice prodotto: 412-463-250
• EAN: 8033408048277
• Peso: non dichiarato dal produttore

Destinazioni d’uso

Utilizzabile, previa verifica tecnica, per:

• Canne fumarie in acciaio compatibili
• Condotti di evacuazione dei prodotti della combustione
• Camini
• Stufe
• Termocamini
• Caldaie e generatori compatibili
• Impianti nuovi o interventi di manutenzione

La compatibilità non può essere determinata soltanto dal diametro. È necessario verificare combustibile, temperatura dei fumi, pressione d’esercizio, sistema d’innesto e classificazione dell’intera canna fumaria.

Compatibilità

La curva deve essere abbinata esclusivamente a elementi appartenenti a un sistema fumario compatibile con:

• Diametro nominale di 250 mm
• Acciaio AISI 304L
• Spessore di 0,50 mm
• Tipologia monoparete
• Medesimo sistema d’innesto
• Medesima destinazione d’uso

Prima dell’ordine confrontare il componente con gli elementi lineari, i raccordi e gli accessori già installati.

Vantaggi

• Realizzata in acciaio inox AISI 304L
• Diametro maggiorato di 250 mm
• Permette una deviazione del condotto di 90°
• Resistente alla corrosione
• Indicata per sistemi fumari compatibili
• Installazione mediante innesto
• Venduta singolarmente

Avvertenze per l’installazione

Ogni curva introduce una perdita di carico e può ridurre il tiraggio della canna fumaria. La quantità e la disposizione delle deviazioni devono quindi essere stabilite da un tecnico qualificato.

Durante l’installazione è necessario:

• Rispettare il corretto verso di montaggio
• Inserire completamente gli innesti
• Utilizzare gli eventuali collari previsti dal sistema
• Verificare la tenuta dei collegamenti
• Evitare sollecitazioni e disallineamenti
• Mantenere le distanze di sicurezza dai materiali combustibili
• Predisporre staffaggi e supporti adeguati
• Garantire l’ispezionabilità e la pulizia del condotto

Non utilizzare come elemento strutturale o di sostegno. La curva non deve sopportare il peso della canna fumaria senza gli appositi supporti.

Informazioni importanti

Il componente è realizzato in AISI 304L e non deve essere confuso con raccordi in AISI 316L o con elementi a doppia parete coibentata.

L’idoneità al generatore, al combustibile e all’installazione deve essere verificata consultando la documentazione del sistema fumario. Montaggio, dimensionamento e collaudo devono essere eseguiti da personale abilitato nel rispetto delle norme vigenti.
