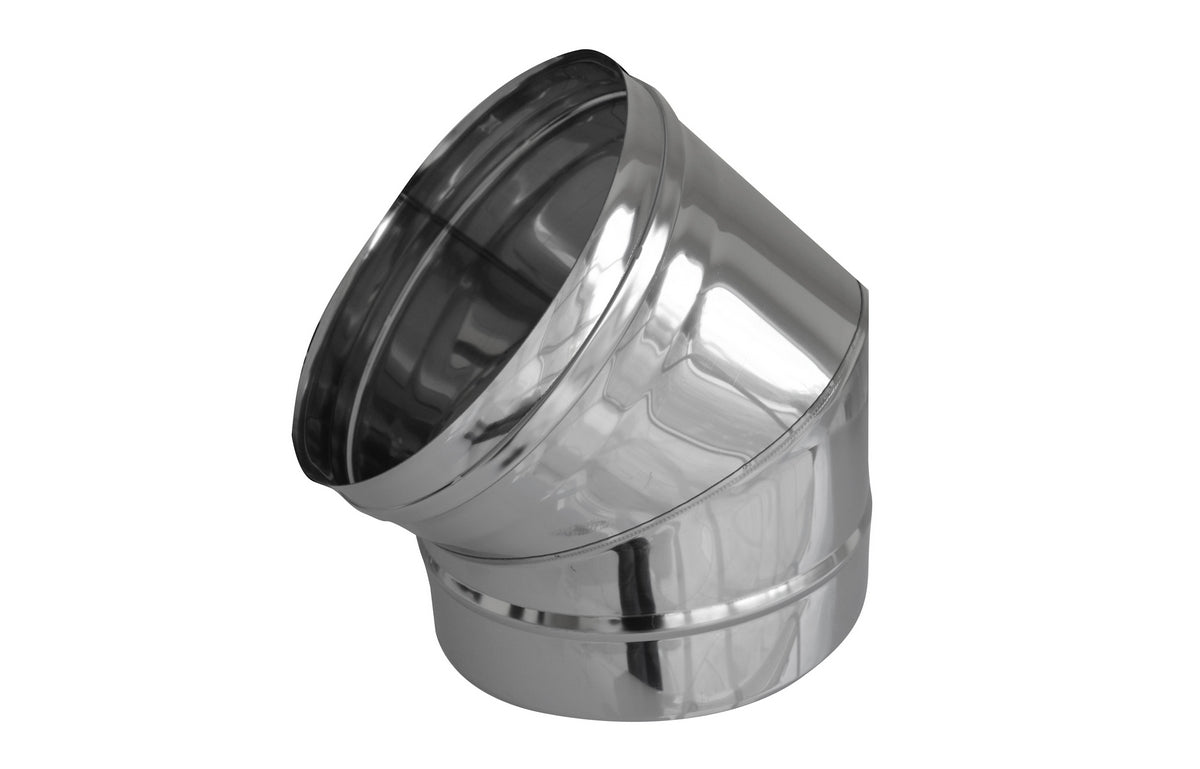

Curva 45° in Acciaio Inox AISI 304L Ø 140 mm per Canna Fumaria

Curva in Acciaio a 45° per Canne Fumarie Diam. 140 COD. 412-462-140 AC14045

Curva a 45° realizzata in acciaio inox AISI 304L, progettata per modificare la direzione di canne fumarie e condotti metallici compatibili.

La struttura monoparete e il collegamento mediante innesto consentono di integrare la curva con tubi e accessori della stessa linea aventi diametro nominale di 140 mm.

Caratteristiche tecniche

• Marca: DK–Diankamin
• Tipologia: curva per canna fumaria
• Angolazione: 45°
• Diametro nominale: Ø 140 mm
• Materiale: acciaio inox AISI 304L
• Spessore dell’acciaio: 0,50 mm
• Struttura: monoparete
• Forma: circolare
• Collegamento: innesto maschio-femmina
• Installazione: interna o esterna, secondo il progetto dell’impianto
• Codice articolo: 412-462-140
• Sigla commerciale: AC14045
• EAN: 8033408127453
• Unità di vendita: 1 pezzo

Destinazioni d’uso

Utilizzabile, previa verifica tecnica, per deviare condotti fumari compatibili collegati a:

• Camini
• Termocamini
• Stufe
• Caldaie
• Generatori di calore
• Canali da fumo
• Canne fumarie metalliche

La compatibilità deve essere determinata considerando combustibile, temperatura dei fumi, pressione, funzionamento a secco o a umido e caratteristiche del generatore.

Vantaggi

• Acciaio inox AISI 304L
• Diametro nominale di 140 mm
• Deviazione del condotto a 45°
• Spessore di 0,50 mm
• Struttura leggera e resistente
• Superficie interna liscia
• Collegamento mediante innesto
• Compatibile con gli elementi DK della stessa serie e diametro

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Diametro effettivo del condotto
• Tipologia e verso dell’innesto
• Compatibilità con la linea DK installata
• Materiale degli altri elementi
• Tipo di combustibile
• Temperatura di esercizio
• Necessità di guarnizioni o fascette
• Spazio disponibile per la deviazione
• Distanze dai materiali combustibili
• Eventuale necessità di un condotto isolato a doppia parete

Il diametro nominale di 140 mm non garantisce da solo la compatibilità con qualsiasi sistema fumario.

Indicazioni d’installazione

L’installazione deve essere effettuata da personale qualificato, rispettando le istruzioni del generatore, il progetto della canna fumaria e la normativa vigente.

Durante il montaggio:

• Spegnere il generatore e attendere il completo raffreddamento
• Controllare che la curva non presenti ammaccature o deformazioni
• Verificare il corretto verso degli innesti
• Inserire completamente i raccordi
• Utilizzare gli accessori di fissaggio previsti
• Evitare tensioni e disallineamenti
• Non ridurre la sezione utile del condotto
• Rispettare le distanze di sicurezza
• Verificare stabilità e tenuta dopo il montaggio

Evitare un numero eccessivo di curve, poiché ogni deviazione può influire sul tiraggio della canna fumaria.
