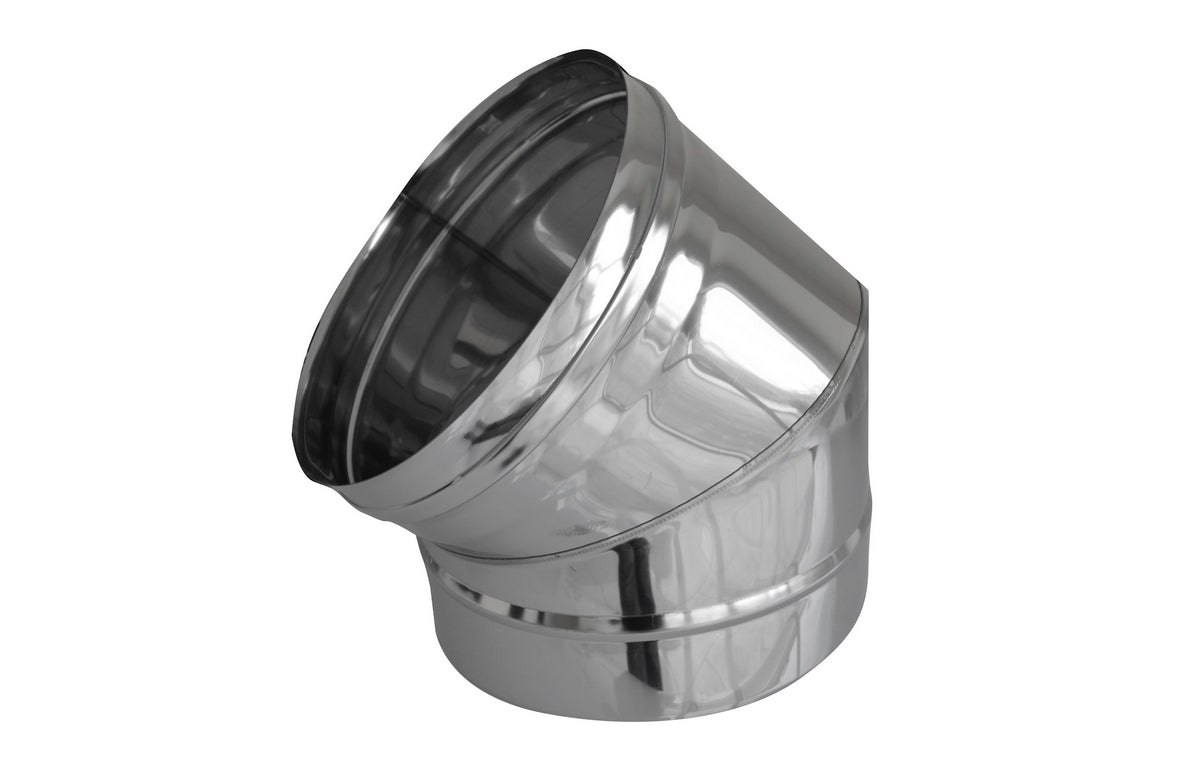

Curva 45° per Canna Fumaria in Acciaio Inox Ø250 mm

CURVA IN ACCIAIO A 45° PER CANNE FUMARIE DM 250 AC25045 COD. 412-462-250

La curva Diankamin a 45° è un raccordo modulare progettato per cambiare la direzione di una canna fumaria con diametro nominale di 250 mm.

Realizzata in acciaio inox AISI 304L con spessore di 0,50 mm, permette di creare deviazioni inclinate nel percorso del condotto, evitando quando possibile cambi di direzione eccessivamente bruschi.

Può essere abbinata agli elementi lineari Ø250 mm della stessa serie, come il tubo da 1 metro codice 412-460-250, previa verifica della compatibilità dell’intero sistema fumario.

Caratteristiche tecniche

• Marca: Diankamin
• Distribuzione: Dianflex
• Tipologia: curva per canna fumaria
• Angolazione: 45°
• Diametro nominale: 250 mm
• Materiale: acciaio inox
• Qualità dell’acciaio: AISI 304L
• Spessore dell’acciaio: 0,50 mm
• Configurazione: raccordo modulare
• Quantità: 1 pezzo
• Codice prodotto: 412-462-250
• EAN: 8033408048208

Funzione

La curva consente di deviare il percorso della canna fumaria di 45°, risultando utile per:

• Superare ostacoli strutturali
• Allineare il condotto con l’uscita del generatore
• Realizzare spostamenti laterali mediante due curve
• Correggere il tracciato dei tratti verticali o inclinati

Ogni cambio di direzione aumenta la resistenza al passaggio dei fumi. Numero e disposizione delle curve devono quindi essere valutati durante il dimensionamento del sistema.

Compatibilità

Prima dell’acquisto verificare:

• Diametro nominale del condotto: Ø250 mm
• Marca e serie degli elementi esistenti
• Geometria e verso degli innesti
• Tipo di combustibile utilizzato
• Temperatura dei fumi
• Funzionamento in pressione o depressione
• Eventuale formazione di condensa
• Necessità di guarnizioni o fascette di bloccaggio

Un diametro nominale uguale non garantisce automaticamente la compatibilità con sistemi fumari di marche o serie differenti.

Installazione

Inserire la curva rispettando il verso di montaggio e lo scorrimento dei fumi e della condensa indicati dal produttore. Il raccordo deve essere collegato e bloccato con gli accessori specifici previsti dal sistema.

Quando due curve vengono utilizzate per creare uno spostamento laterale, il tratto intermedio deve essere adeguatamente sostenuto e non deve scaricare il proprio peso sulle sole giunzioni.

Guarnizioni, fascette, collari e staffe non devono considerarsi inclusi salvo diversa indicazione nella confezione.

Importante: questa curva è un componente del sistema fumario e non costituisce da sola una canna fumaria completa o certificata. La sua idoneità dipende dalla corretta combinazione con gli altri elementi e dalla designazione prestazionale del sistema assemblato.

Prima dell’installazione verificare inoltre:

• Il numero massimo di deviazioni consentito
• L’inclinazione minima richiesta per gli eventuali tratti suborizzontali
• Le distanze di sicurezza dai materiali combustibili
• La necessità di punti d’ispezione e pulizia
• Il corretto sostegno meccanico del condotto
• L’eventuale necessità di una soluzione coibentata

Dimensionamento, installazione e collaudo devono essere eseguiti da personale abilitato nel rispetto delle norme vigenti e delle istruzioni del produttore.
