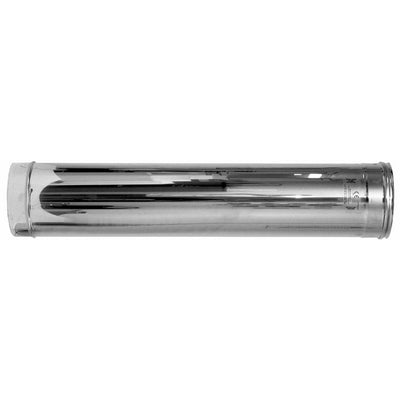

Tubo Canna Fumaria Monoparete in Acciaio Inox Ø 250 mm – Lunghezza 50 cm

Canna Fumaria in Acciaio Elemento Lineare da Mt 0,50 Diam. 250 AT250500 COD. 412-461-250

Elemento lineare monoparete in acciaio inox AISI 304L, progettato per la realizzazione o il prolungamento di canne fumarie e condotti di evacuazione dei fumi compatibili.

Il tubo presenta un diametro nominale di 250 mm e una lunghezza di 0,50 metri. È realizzato con acciai austenitici conformi alla norma UNI EN 10088-1 ed è destinato al collegamento con gli altri componenti della medesima linea fumisteria.

L’indicazione “0,50” presente nella denominazione commerciale identifica la lunghezza del tubo, pari a 50 cm, e non lo spessore dell’acciaio.

Caratteristiche tecniche

• Marca: DK – Diankamin
• Tipologia: elemento lineare per canna fumaria
• Configurazione: monoparete
• Materiale: acciaio inox AISI 304L
• Tipologia di acciaio: austenitico
• Norma del materiale: UNI EN 10088-1
• Diametro nominale: 250 mm
• Lunghezza nominale: 0,50 m
• Lunghezza nominale in centimetri: 50 cm
• Forma: cilindrica
• Sigla commerciale: AT250500
• Codice articolo: 412-461-250
• EAN: 8033408048130
• Unità di vendita: 1 pezzo
• Confezione multipla del produttore: 8 pezzi
• Peso: non indicato dal produttore
• Spessore dell’acciaio: non specificato nella scheda ufficiale consultata
• Guarnizione: non indicata come inclusa
• Fascetta di bloccaggio: non indicata come inclusa

Destinazioni d’uso

L’elemento può essere impiegato, quando tecnicamente compatibile, per condotti fumari collegati a:

• Camini
• Termocamini
• Stufe
• Caldaie
• Generatori a biomassa
• Impianti fumari domestici
• Canne fumarie metalliche esistenti
• Collegamenti e prolungamenti della stessa linea

L’idoneità effettiva dipende dal generatore, dal combustibile utilizzato, dalla temperatura dei fumi, dalla pressione di esercizio e dalla configurazione complessiva dell’impianto.

Prove dichiarate

Per la linea vengono indicate prove di tipo effettuate presso l’Istituto Giordano relative a:

• Resistenza alla pressione
• Resistenza alla compressione
• Resistenza alla temperatura

Queste informazioni non sostituiscono la verifica della classificazione completa richiesta dal progetto dell’impianto e dalla normativa applicabile.

Compatibilità

Prima dell’acquisto verificare:

• Diametro effettivo del condotto
• Compatibilità con il diametro nominale di 250 mm
• Marca e linea degli elementi già installati
• Geometria dell’innesto
• Verso di montaggio
• Compatibilità tra estremità maschio e femmina
• Eventuale presenza della guarnizione
• Necessità di una fascetta di bloccaggio
• Materiale degli altri componenti
• Classe di temperatura richiesta
• Resistenza alla condensa e alla corrosione
• Tipo di combustibile
• Funzionamento in pressione o depressione

La corrispondenza del solo diametro non garantisce la compatibilità con tubi e raccordi di altre serie o produttori.

Vantaggi

• Costruzione in acciaio inox AISI 304L
• Diametro maggiorato di 250 mm
• Lunghezza compatta da 50 cm
• Struttura monoparete
• Resistenza agli agenti atmosferici
• Utilizzabile per completare condotti compatibili
• Coordinabile con gli altri elementi della linea DK
• Materiale conforme alla norma UNI EN 10088-1
• Semplice da ispezionare durante la manutenzione

Indicazioni d’installazione

La progettazione e l’installazione della canna fumaria devono essere affidate a personale qualificato.

Durante il montaggio è necessario:

• Spegnere il generatore e attendere il completo raffreddamento
• Verificare l’integrità e la pulizia degli innesti
• Controllare il corretto verso di evacuazione dei fumi e della condensa
• Inserire gli elementi senza deformarli
• Utilizzare guarnizioni e fascette previste dal sistema
• Evitare adattamenti artigianali tra linee differenti
• Sostenere il condotto con staffe adeguate
• Rispettare le distanze dai materiali combustibili
• Evitare che il peso del camino gravi direttamente sul generatore
• Controllare stabilità e tenuta al termine del montaggio

Essendo un elemento monoparete, non deve essere utilizzato automaticamente in attraversamenti di pareti, solai o coperture senza le protezioni, gli isolamenti e le distanze di sicurezza previsti dal progetto.

Pulizia e manutenzione

Il tubo deve essere controllato e pulito periodicamente insieme al resto della canna fumaria.

Durante la manutenzione verificare:

• Presenza di fuliggine e depositi
• Accumulo di condensa
• Corrosione o alterazioni della superficie
• Deformazioni degli innesti
• Stabilità delle staffe
• Integrità delle guarnizioni
• Tenuta delle giunzioni
• Libertà della sezione interna

La pulizia deve essere effettuata a impianto spento e completamente freddo con strumenti compatibili con l’acciaio inox.
