Staffe a Parete per Climatizzatori MVTE80 Portata 100 kg

Staffe a Parete per Climatizzatori Dianflex MVTE80 Portata 100 kg Cod. 413-MVTE80

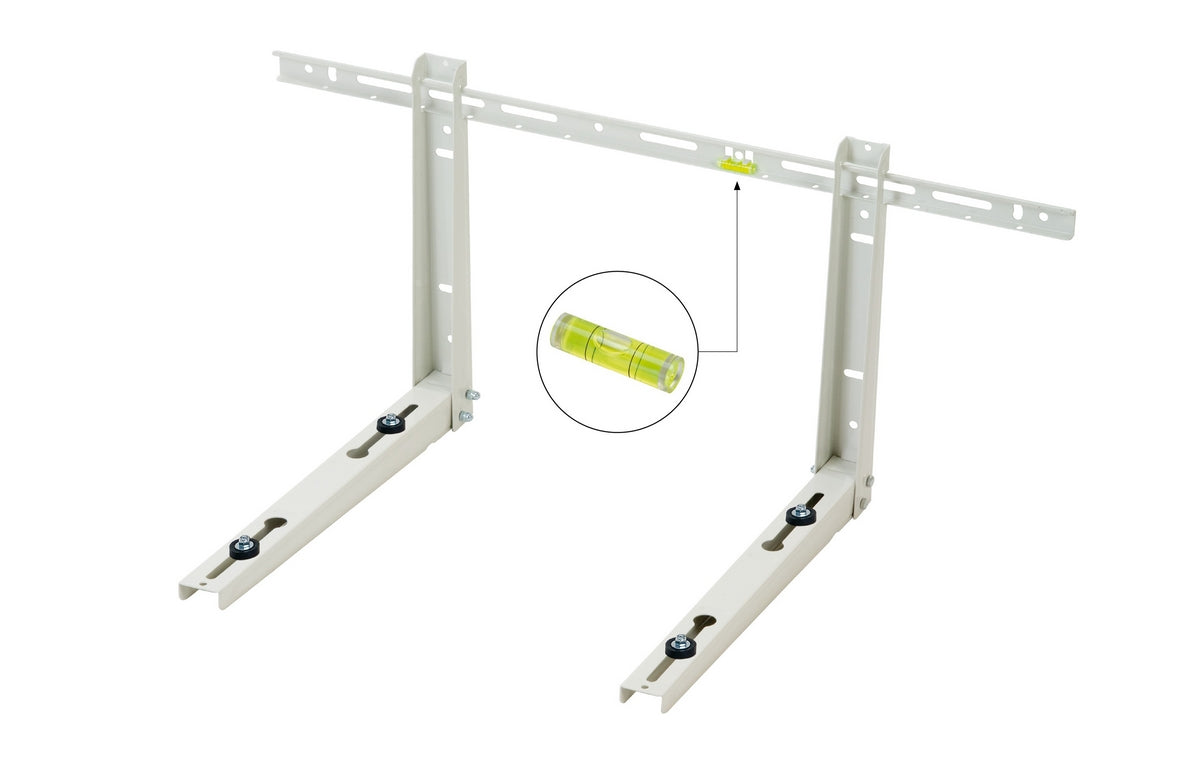

Le staffe Dianflex MVTE80 sono progettate per sostenere e fissare a parete l’unità esterna di climatizzatori e pompe di calore compatibili.

La struttura misura 800 mm di lunghezza, 380 mm di altezza e 450 mm di profondità. La portata massima dichiarata di 100 kg consente l’impiego con numerose unità esterne residenziali, previa verifica del peso dell’apparecchio, della distribuzione del carico e della resistenza della parete.

La barra orizzontale facilita il posizionamento delle mensole e permette di adattare la distanza tra i punti di appoggio alle dimensioni dell’unità esterna.

Caratteristiche tecniche

• Marca: Dianflex
• Linea commerciale: Dianclima
• Modello: MVTE80
• Tipologia: supporto a parete per unità esterna
• Materiale indicato: metallo
• Colore indicativo: grigio
• Portata massima dichiarata: 100 kg
• Lunghezza della barra: 800 mm
• Altezza: 380 mm
• Profondità delle mensole: 450 mm
• Installazione: a parete
• Utilizzo: unità esterne di climatizzatori
• Produzione: Made in Italy
• Peso indicativo della confezione: circa 3,2 kg
• Codice prodotto: 413-MVTE80
• EAN: 8033408103624
• Confezione: 1 kit
• Unità di vendita: 1 confezione

Dimensioni

• Lunghezza: 80 cm
• Altezza: 38 cm
• Profondità: 45 cm
• Portata massima: 100 kg

Le dimensioni si riferiscono alla struttura di supporto. Prima dell’ordine verificare la distanza dei piedini, la profondità e la larghezza dell’unità esterna.

Compatibilità

Le staffe possono essere utilizzate con unità esterne di climatizzatori e pompe di calore che presentino:

• Peso complessivo non superiore a 100 kg
• Profondità compatibile con mensole da 450 mm
• Piedini installabili sulla superficie utile delle staffe
• Distanza tra i punti di appoggio compatibile con la barra da 800 mm
• Sistema di fissaggio idoneo alla struttura

La portata di 100 kg rappresenta il valore massimo dichiarato per il supporto e non garantisce automaticamente l’idoneità della parete o dei tasselli.

Contenuto della confezione

La confezione comprende indicativamente:

• Barra orizzontale da parete
• Due mensole di supporto
• Elementi per l’assemblaggio delle staffe

Tasselli, viti per il muro, gommini antivibranti e altri accessori devono essere verificati al momento dell’ordine, poiché la dotazione può variare.

Destinazioni d’uso

Indicate per:

• Unità esterne di climatizzatori monosplit
• Unità esterne di climatizzatori multisplit compatibili
• Piccole pompe di calore aria-aria
• Installazioni su pareti esterne
• Abitazioni
• Uffici
• Negozi
• Locali commerciali
• Strutture ricettive

Vantaggi

• Portata massima dichiarata di 100 kg
• Barra orizzontale lunga 800 mm
• Mensole profonde 450 mm
• Posizionamento regolabile dei supporti
• Installazione a parete
• Struttura robusta in metallo
• Adatte a numerose unità esterne
• Prodotto realizzato in Italia
• Codice ed EAN identificativi
• Soluzione pratica per liberare lo spazio a pavimento

Verifiche prima dell’installazione

Prima di procedere è necessario controllare:

• Peso effettivo dell’unità esterna
• Dimensioni e distanza dei piedini
• Resistenza e consistenza della parete
• Tipologia e stato della muratura
• Idoneità di tasselli e sistemi di ancoraggio
• Presenza di tubazioni o cavi nella zona di foratura
• Spazi minimi di ventilazione prescritti dal produttore del climatizzatore
• Distanza necessaria per manutenzione e assistenza
• Corretto smaltimento dell’acqua di condensa
• Accessibilità in sicurezza dell’unità

Per pareti in laterizio forato, calcestruzzo, pietra, cappotto termico o muratura degradata devono essere scelti fissaggi specifici.

Indicazioni d’installazione

L’installazione deve essere eseguita da personale qualificato.

È necessario:

• Tracciare correttamente i punti di fissaggio
• Posizionare la barra perfettamente in piano
• Utilizzare tasselli adeguati alla parete e al carico
• Serrare correttamente tutti i collegamenti
• Regolare la distanza tra le mensole
• Installare supporti antivibranti compatibili
• Fissare l’unità esterna alle staffe
• Verificare stabilità e distribuzione del peso
• Rispettare gli spazi di ventilazione
• Effettuare un controllo finale dopo l’avviamento

La portata effettiva dell’installazione dipende anche dalla parete, dai tasselli, dalla qualità del montaggio e dalla corretta distribuzione del peso.

Sicurezza

Non superare la portata massima dichiarata di 100 kg.

Non utilizzare le staffe se:

• La struttura presenta deformazioni
• La superficie è fortemente corrosa
• Le saldature risultano danneggiate
• La parete non garantisce una tenuta adeguata
• I fissaggi sono allentati
• L’unità sporge oltre i limiti compatibili con le mensole

Dopo l’installazione è consigliabile controllare periodicamente serraggi, fissaggi, corrosione e condizioni dei supporti antivibranti.

Informazioni sulla vendita

Il prodotto viene venduto in una confezione identificata dal codice 413-MVTE80.

Prima dell’acquisto verificare attentamente:

• Peso dell’unità esterna
• Dimensioni dell’apparecchio
• Interasse dei piedini
• Tipologia della parete
• Accessori presenti nella confezione
• Idoneità dei tasselli utilizzati
