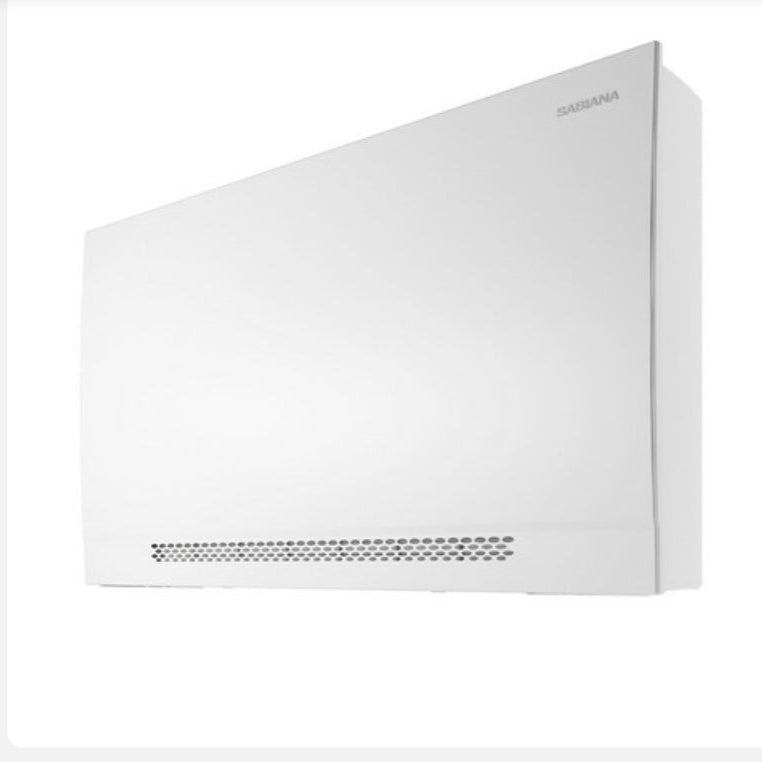

Ventilconvettore a Parete Sabiana Carisma Whisper CFF-ECM 40 da 4,42 kW

Ventilconvettore a Parete Carisma Whisper CFF-ECM 4,42 KW L. 1240mm Sabiana COD. 416-SVCWH-40

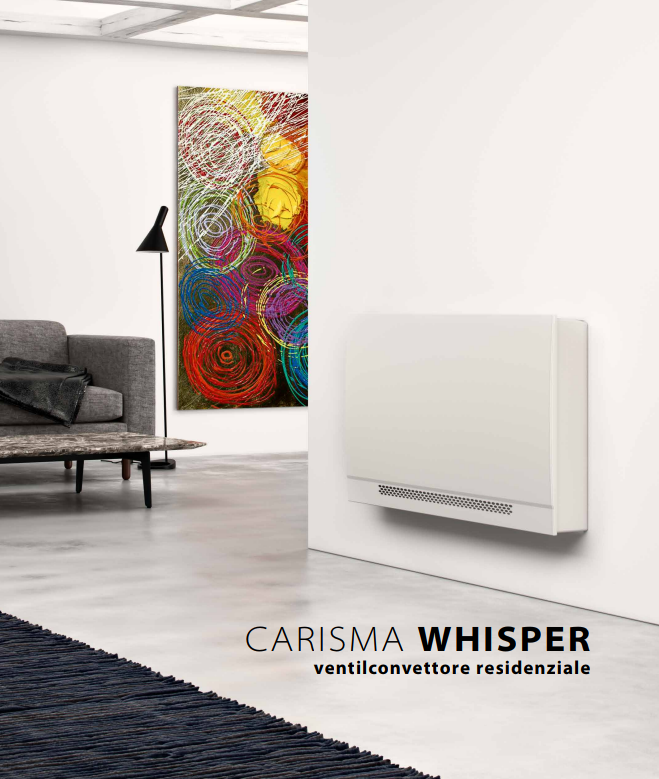

Il Sabiana Carisma Whisper CFF-ECM 40 è un ventilconvettore idronico a parete progettato per il riscaldamento e il raffrescamento di abitazioni, uffici e locali commerciali.

Il motore elettronico brushless con tecnologia inverter modula la velocità di ventilazione in funzione delle esigenze dell’ambiente, contribuendo a ridurre consumi elettrici e rumorosità. Il mobile bianco RAL 9003, profondo solamente 100 mm, permette un’installazione discreta anche negli spazi arredati.

Il ventilconvettore deve essere collegato a un impianto idronico alimentato da una caldaia, una pompa di calore o un refrigeratore d’acqua.

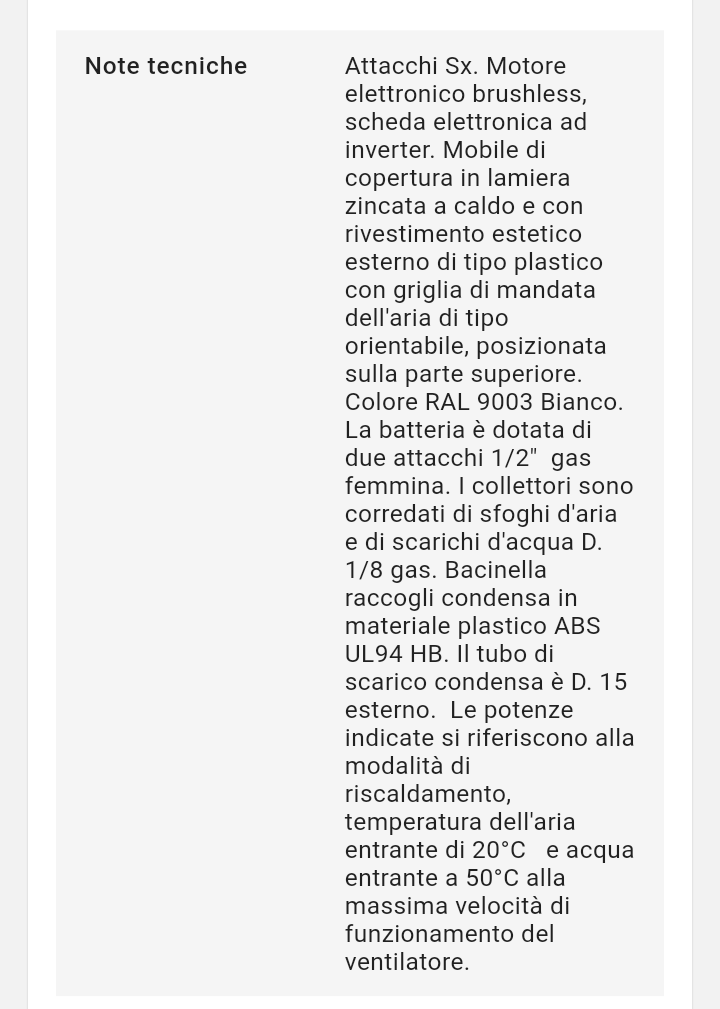

Caratteristiche tecniche

• Marca: Sabiana
• Serie: Carisma Whisper
• Modello: CFF-ECM 40
• Tipologia: ventilconvettore idronico a parete
• Versione: con mobile
• Configurazione impianto: 2 tubi
• Funzionamento: riscaldamento e raffrescamento
• Potenza termica dichiarata: 4,42 kW
• Potenza frigorifera massima indicativa: 3,24 kW
• Portata d’aria: da 220 a 575 m³/h
• Motore: elettronico brushless
• Regolazione del motore: inverter
• Assorbimento elettrico massimo del motore: circa 25,4 W
• Alimentazione elettrica: 230 V – 50 Hz
• Attacchi idraulici: femmina G 1/2"
• Posizione degli attacchi: lato sinistro
• Contenuto d’acqua della batteria: 1,4 litri
• Griglia di mandata: superiore e orientabile
• Colore del mobile: bianco RAL 9003
• Codice prodotto: 416-SVCWH-40
• EAN: 8033408968988

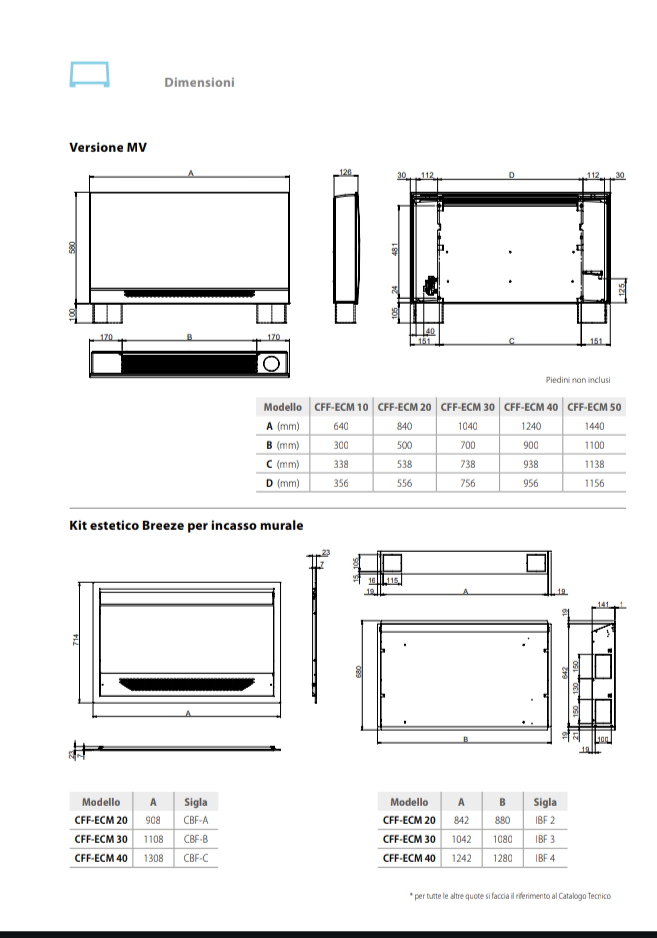

Dimensioni e peso

• Larghezza: 1.240 mm
• Altezza: 580 mm
• Profondità: 100 mm
• Peso netto: circa 19,6 kg
• Peso con imballaggio: circa 21,9 kg
• Dimensioni indicative dell’imballo: 1.320 × 690 × 160 mm

I pesi si riferiscono alla configurazione base con mobile, senza comando e senza valvole. Possono variare in funzione degli accessori installati.

Funzionamento

In inverno, l’acqua calda proveniente dalla caldaia o dalla pompa di calore attraversa la batteria e riscalda l’aria distribuita nell’ambiente.

In estate, l’acqua refrigerata raffredda e deumidifica l’aria. Per il funzionamento in raffrescamento è necessario predisporre correttamente lo scarico della condensa e isolare le tubazioni.

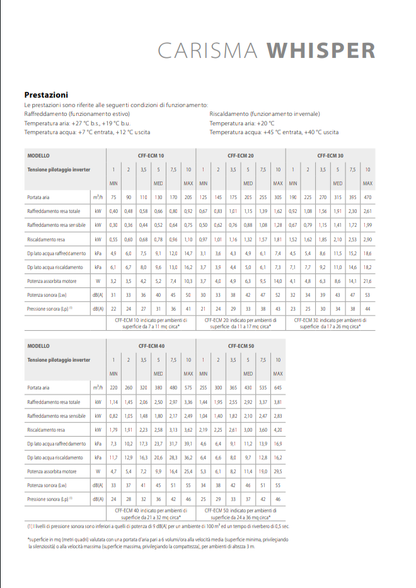

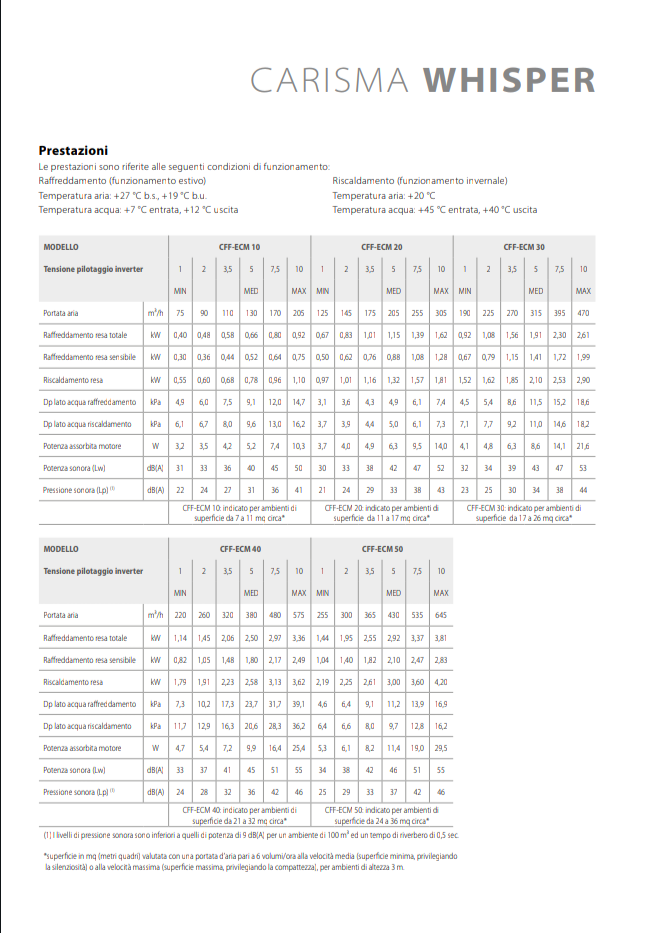

Prestazioni

La potenza di 4,42 kW è riferita alle condizioni di prova indicate nella documentazione tecnica Sabiana. La resa effettiva può cambiare in base a:

• Temperatura dell’acqua in ingresso e in uscita
• Temperatura dell’aria ambiente
• Portata dell’acqua
• Velocità del ventilatore
• Modalità di riscaldamento o raffrescamento
• Regolazione e caratteristiche dell’impianto

Il dimensionamento deve quindi essere effettuato considerando il fabbisogno termico effettivo del locale.

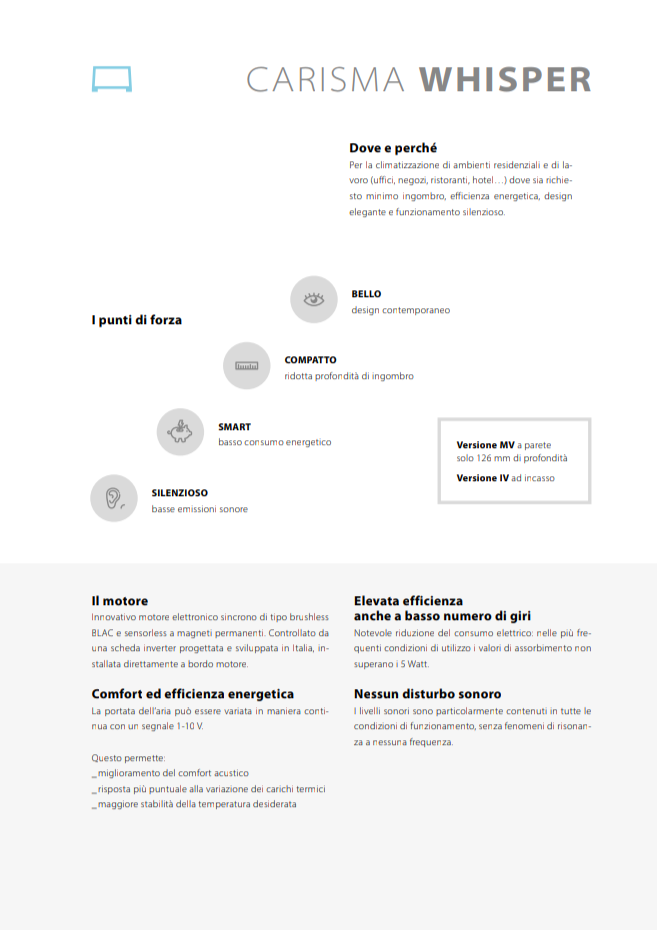

Vantaggi

• Riscaldamento e raffrescamento con un solo terminale
• Motore brushless a basso consumo
• Modulazione inverter della velocità
• Funzionamento silenzioso
• Portata d’aria regolabile
• Profondità ridotta di soli 100 mm
• Griglia superiore orientabile
• Mobile moderno in bianco RAL 9003
• Attacchi idraulici standard da 1/2"
• Adatto ad abbinamenti con pompe di calore

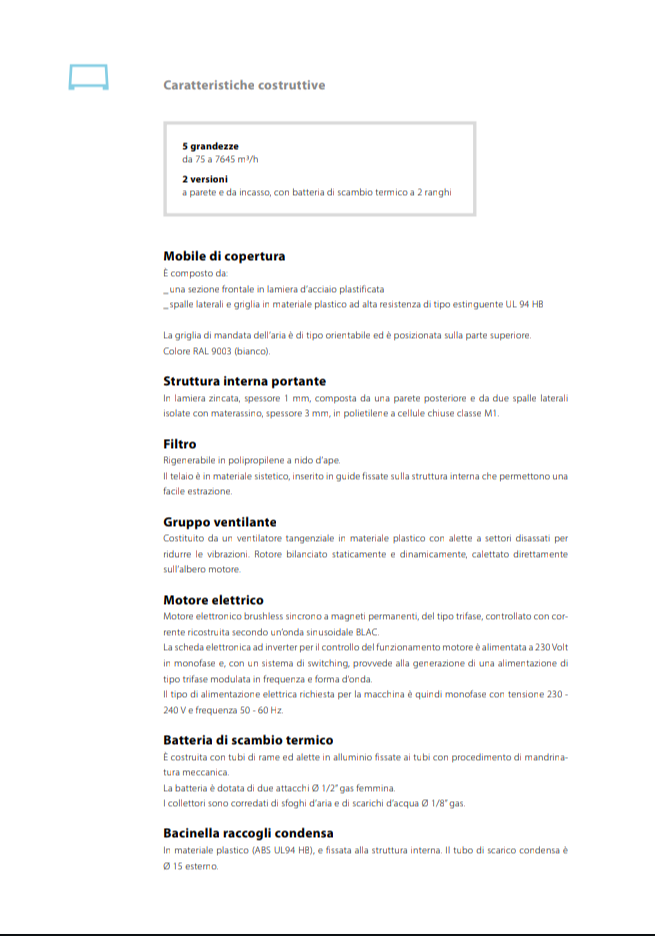

Dotazione

La configurazione base comprende:

• Ventilconvettore Sabiana CFF-ECM 40
• Mobile di copertura
• Batteria di scambio termico
• Motore elettronico brushless
• Scheda elettronica inverter
• Griglia superiore orientabile

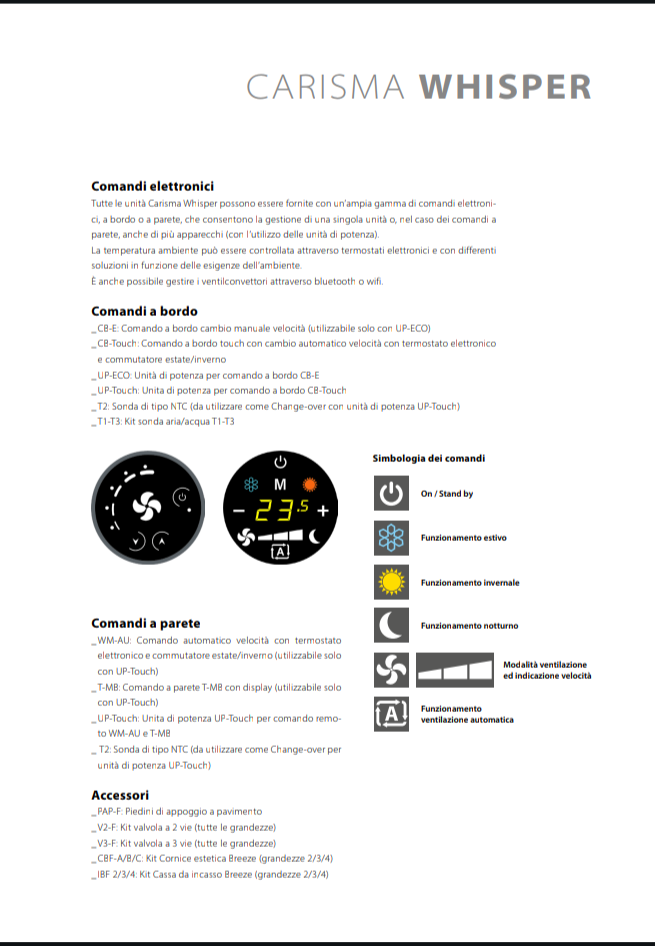

Comandi e accessori

Comando, termostato e valvole idrauliche non risultano compresi nella configurazione base e devono essere scelti separatamente.

In base alla configurazione dell’impianto è possibile utilizzare:

• Comando manuale CB-E con unità di potenza UP-ECO
• Comando CB-Touch con unità di potenza UP-Touch
• Comandi a parete Sabiana compatibili
• Valvola idraulica a 2 o 3 vie
• Bacinella ausiliaria per la raccolta della condensa
• Piedini e altri accessori di installazione

Prima dell’ordine verificare la compatibilità tra ventilconvettore, comando e unità di potenza.

Installazione

Il ventilconvettore deve essere installato lasciando gli spazi necessari per la ripresa dell’aria, la mandata superiore e le operazioni di manutenzione.

Per l’utilizzo estivo occorre predisporre:

• Scarico della condensa
• Isolamento delle tubazioni dell’acqua refrigerata
• Corretta pendenza del tubo di drenaggio
• Eventuale bacinella ausiliaria

Installazione, collegamenti elettrici e idraulici, riempimento, sfiato e collaudo devono essere eseguiti da personale qualificato.

Dati verificati sul catalogo tecnico ufficiale Sabiana Carisma Whisper CFF-ECM.
