Cassetto di Caricamento Pellet Originale Cadel per Ponente 7

Cassetto di Caricamento Pellet Originale Cadel per Ponente 7 Codice 5024002

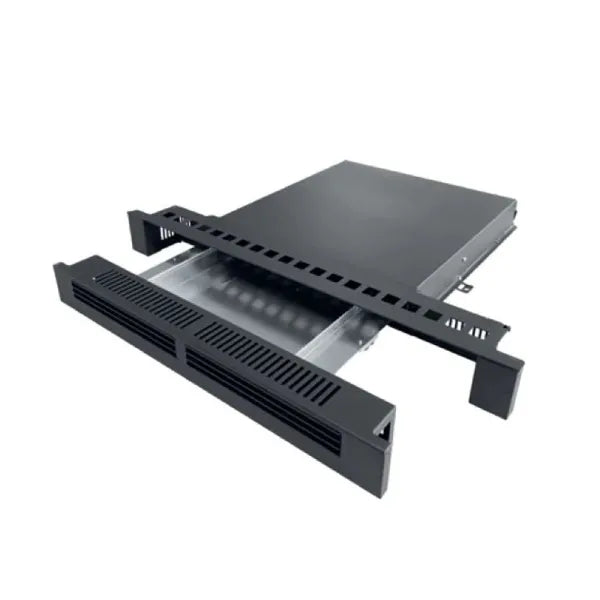

Il cassetto di caricamento pellet Cadel è un accessorio originale progettato per l’inserto a pellet Ponente 7.

Installato nella parte superiore dell’apparecchio, consente di rifornire il serbatoio tramite un pratico cassetto frontale, evitando di dover estrarre ogni volta il corpo dell’inserto dal vano del camino.

Rappresenta una delle due configurazioni di caricamento previste per Ponente 7, in alternativa alla botola con tubo flessibile. È particolarmente indicato quando non è possibile oppure non si desidera realizzare un’apertura laterale o superiore nella muratura.

Caratteristiche tecniche

• Marca: Cadel
• Tipologia: cassetto per caricamento pellet
• Compatibilità dichiarata: inserto Cadel Ponente 7
• Modello certificato dell’inserto: Ponente 7 T1
• Codice prodotto: 5024002
• EAN: 8053859020196
• Posizione d’installazione: sopra il corpo dell’inserto
• Apertura: frontale scorrevole
• Sistema di scorrimento: guide con elementi di regolazione
• Funzione: convogliamento del pellet nel serbatoio
• Installazione: interna al vano camino
• Unità di vendita: 1 kit
• Dimensioni: non dichiarate nella scheda tecnica pubblica
• Peso: non dichiarato dal produttore

Funzionamento

Il cassetto permette di versare il pellet dalla parte anteriore dell’installazione. Una volta aperto, il combustibile viene introdotto nel vano e convogliato verso il serbatoio dell’inserto.

Il cassetto:

• Facilita il caricamento del pellet
• Riduce la necessità di estrarre l’inserto
• Mantiene il punto di rifornimento accessibile frontalmente
• Si integra nella struttura superiore del Ponente 7
• Può essere regolato per ottenere il corretto centraggio

Il prodotto non aumenta la capacità nominale del serbatoio dell’inserto, pari a 8 kg: modifica esclusivamente la modalità di caricamento.

Compatibilità

Il cassetto è progettato specificamente per:

• Cadel Ponente 7
• Codice inserto 7024003
• Finitura vetro nero
• Modello certificato Ponente 7 T1

Non deve essere considerato un accessorio universale per inserti a pellet.

Prima dell’ordine verificare:

• Modello e codice dell’inserto
• Anno e versione di produzione
• Configurazione del vano camino
• Spazio disponibile sopra l’apparecchio
• Presenza della struttura predisposta
• Compatibilità della cornice di finitura

Cornice abbinabile

Per completare esteticamente un’installazione dotata di cassetto, Cadel prevede la specifica:

• Cornice grande per cassetto Ponente
• Codice: 5024004
• EAN: 8053859020219

La cornice grande non deve essere considerata inclusa con il cassetto, salvo diversa indicazione nell’offerta commerciale.

La cornice piccola codice 5024003 è invece prevista per la configurazione senza cassetto e non deve essere confusa con quella dedicata a questo accessorio.

Vantaggi

• Accessorio originale Cadel
• Compatibilità specifica con Ponente 7
• Caricamento del pellet dalla parte frontale
• Maggiore praticità nell’utilizzo quotidiano
• Evita, durante il normale rifornimento, l’estrazione completa dell’inserto
• Installazione integrata sopra l’apparecchio
• Guide regolabili per il centraggio
• Alternativa alla botola di caricamento
• Possibilità di completamento con cornice dedicata

Contenuto della fornitura

La composizione esatta del kit deve essere verificata al momento dell’acquisto. In base al manuale d’installazione, il sistema viene posizionato e fissato alla struttura predisposta del Ponente 7.

Non sono da considerare compresi, se non espressamente indicato:

• Inserto a pellet Ponente 7
• Cornice grande codice 5024004
• Kit gambe o supporto
• Botola di caricamento
• Telecomando
• Materiali e manodopera d’installazione

Indicazioni d’installazione

Il montaggio deve essere effettuato da un tecnico qualificato o da un centro assistenza autorizzato Cadel, preferibilmente durante l’installazione dell’inserto.

In sintesi, l’installazione richiede di:

• Spegnere l’apparecchio e lasciarlo raffreddare completamente
• Scollegare l’alimentazione elettrica
• Estrarre il corpo dell’inserto dalla struttura
• Rimuovere la copertura superiore
• Smontare il profilo presente sopra la porta
• Riposizionare correttamente la guarnizione in silicone
• Collocare il cassetto sopra il corpo macchina
• Fissare prima la parte frontale e successivamente quella centrale
• Regolare il centraggio attraverso gli elementi presenti sulle guide
• Controllare lo scorrimento e la corretta chiusura
• Reinstallare il corpo dell’inserto nella struttura

Il vano deve essere progettato lasciando spazi sufficienti per il cassetto, la ventilazione dell’apparecchio e le successive operazioni di manutenzione.

Avvertenze d’uso

Durante il caricamento:

• Utilizzare solamente pellet conforme alle specifiche Cadel
• Non sovraccaricare il cassetto
• Versare il pellet lentamente
• Evitare la caduta di pellet nelle guide
• Rimuovere eventuali residui prima della chiusura
• Accertarsi che il cassetto sia completamente chiuso
• Non introdurre oggetti o combustibili differenti
• Tenere il sacco di pellet lontano dalle superfici calde
• Non effettuare modifiche artigianali al sistema

L’apertura del cassetto durante il funzionamento deve avvenire esclusivamente secondo le modalità previste nel manuale dell’apparecchio.

Pulizia e manutenzione

Controllare periodicamente:

• Pulizia delle guide di scorrimento
• Assenza di pellet incastrato
• Centraggio del cassetto
• Serraggio dei fissaggi
• Integrità della guarnizione
• Corretta apertura e chiusura
• Assenza di deformazioni dovute al calore

Pulire solamente ad apparecchio spento, freddo e scollegato dalla corrente. Non utilizzare acqua o detergenti all’interno del sistema di caricamento.

Codice, denominazione, compatibilità ed EAN sono riportati nella scheda tecnica Cadel Ponente 7. La posizione, il fissaggio e la regolazione del cassetto sono descritti nel manuale tecnico Cadel degli inserti Ponente e Zenith.
