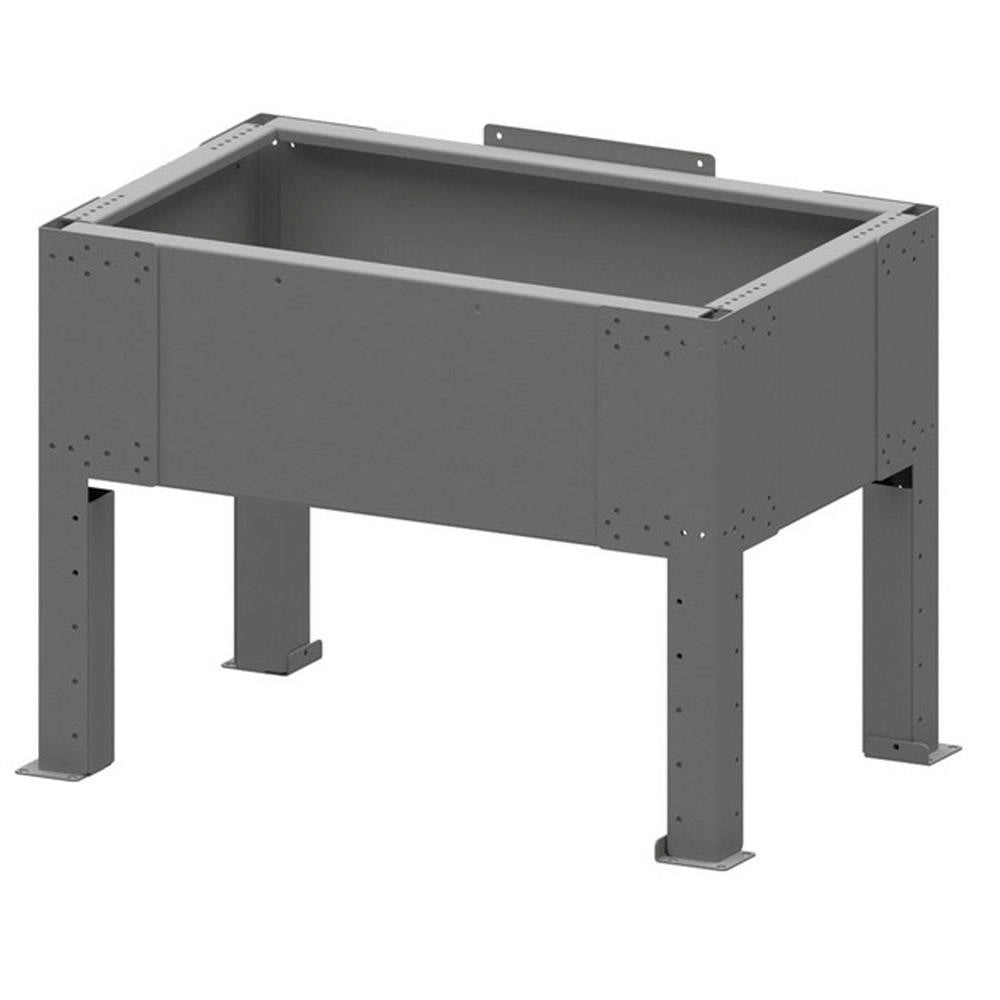

Kit Gambe Regolabili Originale Cadel per Inserto Ponente 7

Kit Gambe Regolabili Originale Cadel per Inserto Ponente 7 Codice 5024009

Il kit gambe Cadel è un supporto originale progettato per sostenere e posizionare correttamente l’inserto a pellet Ponente 7 all’interno del camino o di un rivestimento realizzato su misura.

La struttura consente di regolare l’altezza dell’inserto e di fissarlo stabilmente al pavimento e alla parete posteriore. Risulta particolarmente utile quando il vano esistente non dispone di una base alla quota necessaria oppure quando si realizza una nuova installazione.

Caratteristiche tecniche

• Marca: Cadel
• Tipologia: kit supporto con gambe regolabili
• Codice prodotto: 5024009
• EAN: 8053859020936
• Compatibilità principale: inserto Cadel Ponente 7
• Modello certificato dell’inserto: Ponente 7 T1
• Installazione: sotto la struttura dell’inserto
• Regolazione: in altezza
• Fissaggio previsto: a pavimento e alla parete posteriore
• Materiale indicativo: struttura metallica
• Unità di vendita: 1 kit
• Peso: non dichiarato dal produttore
• Colore e finitura: non specificati nella scheda tecnica pubblica

Funzione

Il kit permette di:

• Sostenere il peso dell’inserto
• Sollevare l’apparecchio rispetto al pavimento
• Regolare la quota d’installazione
• Compensare l’assenza di una base in muratura
• Allineare il frontale dell’inserto all’apertura del camino
• Stabilizzare la struttura mediante fissaggio
• Facilitare la realizzazione di un rivestimento su misura

Il kit svolge esclusivamente una funzione strutturale e non modifica potenza, rendimento o prestazioni dell’inserto.

Regolazione dell’altezza

Negli schemi d’installazione Cadel del Ponente 7, la struttura con supporto viene rappresentata con una quota regolabile indicativa compresa tra:

• Altezza minima: circa 500 mm
• Altezza massima: circa 650 mm

La quota esatta deve essere verificata dal tecnico in base alla configurazione delle gambe, al pavimento, alla struttura dell’inserto e al rivestimento previsto.

Compatibilità

La documentazione Cadel indica il codice 5024009 come kit gambe compatibile con:

• Cadel Ponente 7
• Cadel Zenith
• Cadel Zefiro
• Cadel Zen
• Cadel Saturno

La compatibilità può variare in base alla versione e all’anno di produzione. Prima dell’ordine verificare sempre il codice dell’apparecchio e la relativa scheda tecnica.

Per il Ponente 7, l’inserto compatibile è identificato dal codice:

• Inserto Ponente 7 vetro nero: 7024003

Il kit non deve essere considerato un supporto universale per stufe o inserti di altre marche.

Struttura del kit

In base alle istruzioni di montaggio Cadel, il sistema è composto da elementi assemblabili che formano:

• Quattro gambe di sostegno
• Prolunghe regolabili
• Rinforzi strutturali
• Guide di collegamento
• Elementi di fissaggio

La composizione esatta della confezione e la presenza di tasselli per pavimento o parete devono essere verificate al momento dell’acquisto.

Vantaggi

• Accessorio originale Cadel
• Compatibilità verificata con Ponente 7
• Altezza regolabile
• Supporto stabile per l’inserto
• Adatto a camini esistenti e nuovi rivestimenti
• Riduce la necessità di costruire una base completa in muratura
• Permette un migliore allineamento del frontale
• Fissaggio al pavimento e alla parete
• Utilizzabile con gli accessori di caricamento dedicati

Accessori abbinabili

Il kit può essere utilizzato nell’installazione del Ponente 7 insieme a:

• Cassetto pellet codice 5024002
• Botola pellet codice 5018002
• Cornice piccola codice 5024003
• Cornice grande per cassetto codice 5024004
• Telecomando con termostato codice 5024010

Gli accessori elencati non sono inclusi nel kit gambe, salvo diversa indicazione nell’offerta commerciale.

Prodotti non inclusi

La fornitura del kit non comprende:

• Inserto a pellet Ponente 7
• Cassetto o botola di caricamento
• Cornice frontale
• Telecomando
• Tubi per scarico fumi
• Collegamento dell’aria comburente
• Materiali per il rivestimento
• Opere murarie
• Installazione e collaudo

Indicazioni d’installazione

L’installazione deve essere effettuata da personale qualificato, verificando preventivamente la portata e la planarità del pavimento.

Il montaggio prevede indicativamente di:

• Assemblare le quattro gambe
• Collegare i rinforzi e le prolunghe
• Regolare la struttura all’altezza desiderata
• Posizionare il supporto nel vano
• Controllare il livello in entrambe le direzioni
• Fissare stabilmente le gambe al pavimento
• Fissare le prolunghe alla parete posteriore
• Posizionare la struttura dell’inserto sul supporto
• Serrare tutti i collegamenti
• Verificare stabilità e corretta estrazione del corpo macchina

L’apparecchio non deve essere lasciato semplicemente appoggiato sulle gambe senza i fissaggi strutturali previsti.

Verifiche prima dell’acquisto

Prima dell’ordine controllare:

• Modello e codice dell’inserto
• Versione e anno di produzione
• Altezza richiesta per l’installazione
• Larghezza e profondità del vano
• Portata del pavimento
• Solidità della parete posteriore
• Spazio per scarico fumi e presa d’aria
• Sistema di caricamento pellet scelto
• Posizione della cornice frontale
• Possibilità di estrarre l’inserto per la manutenzione

Sicurezza e manutenzione

Il Ponente 7 ha un peso netto dichiarato di circa 73 kg. Il montaggio e la movimentazione devono quindi essere eseguiti da almeno due persone.

Dopo l’installazione verificare periodicamente:

• Stabilità della struttura
• Serraggio delle viti
• Integrità delle gambe
• Assenza di deformazioni
• Fissaggio al pavimento
• Fissaggio alla parete
• Corretto livellamento dell’inserto
• Libertà delle guide di estrazione

Non modificare, tagliare o saldare il kit senza autorizzazione del produttore o indicazione di un tecnico qualificato.

Codice, compatibilità ed EAN sono riportati nella scheda tecnica ufficiale Cadel Ponente 7. La regolazione e il sistema di fissaggio sono descritti nel manuale tecnico Cadel degli inserti Ponente, Zenith, Zefiro e Zen.
