Quasimodo 9 Up-Twin Stufa a Pellet Ventilata ad Aria 9,3 kW Cadel – Cod. 7020058

Descrizione

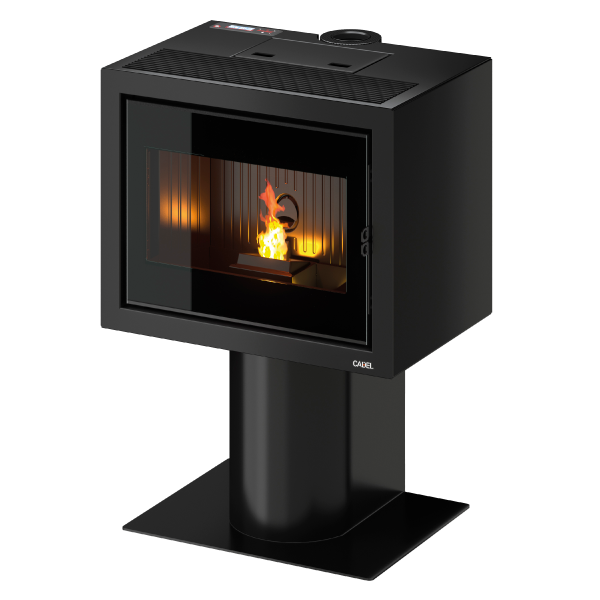

Quasimodo 9 Up-Twin di Cadel è una stufa a pellet ventilata ad aria da 9,3 kW, nella finitura Metallo Nero, con ampia porta panoramica e configurazione con piedistallo.

Il focolare e il braciere in ghisa accompagnano un design essenziale che valorizza la visione della fiamma. L’uscita superiore concentrica 80/130 mm integra il passaggio dei fumi e l’ingresso dell’aria comburente.

La stufa dispone di camera di combustione stagna, modalità Comfort, Wi-Fi e Bluetooth integrati, programmazione settimanale e collegamento a termostato esterno.

Nota sul modello: questa scheda riguarda il codice 7020058 da 9,3 kW, identificato nella documentazione come QUASIMODO3 UP. La versione attuale Cadel da 9 kW, codice 7025126, presenta dati differenti.

Caratteristiche tecniche

• Marca: Cadel
• Modello commerciale: Quasimodo 9 Up-Twin
• Modello certificato: QUASIMODO3 UP
• Codice prodotto: 7020058
• EAN: 8053859013358
• Tipologia: stufa a pellet ventilata ad aria
• Configurazione: con piedistallo
• Rivestimento: metallo
• Colore: nero
• Potenza termica utile: 2,7–9,3 kW
• Potenza al focolare massima: 10,5 kW
• Rendimento alla potenza ridotta: 93,9%
• Rendimento alla potenza nominale: 89%
• Efficienza energetica stagionale: 84%
• Classe energetica: A+
• Camera di combustione: stagna
• Interno e braciere: ghisa
• Combustibile: pellet di legno Ø 6 mm
• Capacità del serbatoio: 11,5 kg
• Consumo orario indicativo: 0,59–2,18 kg/h
• Autonomia indicativa: circa 5–19 ore
• Volume riscaldabile indicativo da catalogo: 77–265 m³
• Ventilazione: ambiente
• Canalizzazione dell’aria calda: non prevista
• Posizione dello scarico fumi: superiore
• Uscita concentrica integrata: 80/130 mm
• Alimentazione elettrica: 230 V – 50 Hz
• Assorbimento elettrico in accensione: 346 W
• Assorbimento elettrico massimo in funzionamento: 113,7 W
• Unità di vendita: 1 stufa.

Il volume riscaldabile è indicativo: dipende dall’isolamento dell’edificio, dalla zona climatica e dalle dispersioni.

Peso e ingombri

Il peso e gli ingombri complessivi della versione con piedistallo vanno confermati prima della pubblicazione definitiva. La scheda tecnica riferita al codice 7020058 riporta 95 kg, mentre altra documentazione Cadel distingue il corpo Box dalla configurazione Standing, indicando per quest’ultima 111 kg.

Per movimentazione, portata del pavimento e spazio di installazione occorre quindi utilizzare i dati della configurazione effettivamente fornita.

Riscaldamento ventilato ad aria

Quasimodo 9 Up-Twin diffonde il calore nel locale di installazione attraverso la ventilazione ambiente.

La potenza regolabile permette di adattare il funzionamento al fabbisogno del locale. Questa versione non dispone di un’uscita per canalizzare l’aria calda verso altri ambienti.

Scarico superiore concentrico Up-Twin

Il sistema Up-Twin prevede un collegamento superiore concentrico:

• Condotto interno Ø 80 mm per l’evacuazione dei fumi
• Passaggio esterno Ø 130 mm per l’aria comburente

La compatibilità dei tubi, il percorso fumario e il terminale devono essere verificati dall’installatore secondo le istruzioni del produttore.

Serbatoio e autonomia

Il serbatoio contiene 11,5 kg di pellet.

La documentazione indica un’autonomia di circa 5–19 ore, con un consumo compreso tra 0,59 e 2,18 kg/h. Il catalogo riporta circa 5,3 ore alla potenza massima.

La durata effettiva della carica dipende dal pellet, dalla potenza impostata e dalle condizioni di funzionamento.

Funzioni e dotazioni

• Riscaldamento ventilato ad aria
• Camera di combustione stagna
• Interno e braciere in ghisa
• Ampia porta panoramica
• Uscita fumi superiore
• Collegamento concentrico integrato 80/130 mm
• Wi-Fi e Bluetooth integrati
• Modalità Comfort
• Programmazione settimanale
• Collegamento a termostato esterno
• Piedistallo previsto per il codice 7020058
• Kit scivolo caricamento pellet 5018013 disponibile come optional.

Design

La finitura Metallo Nero mette in risalto la fiamma e si abbina a legno, pietra e superfici dai colori chiari.

Il piedistallo solleva il corpo della stufa e ne caratterizza la presenza nell’ambiente. La porta panoramica valorizza il fuoco anche come elemento d’arredo.

Vantaggi

• Potenza utile fino a 9,3 kW
• Regolazione della potenza secondo le esigenze del locale
• Rendimento fino al 93,9% alla potenza ridotta
• Classe energetica A+
• Camera di combustione stagna
• Focolare e braciere in ghisa
• Wi-Fi e Bluetooth integrati
• Programmazione settimanale
• Collegamento superiore concentrico
• Configurazione con piedistallo.

Verifiche prima dell’acquisto

Prima di ordinare controllare:

• Fabbisogno termico dell’ambiente
• Corrispondenza del prodotto al codice 7020058
• Ingombri e peso della configurazione con piedistallo
• Presenza di un sistema fumario idoneo
• Compatibilità con il collegamento superiore concentrico
• Percorso per l’aria comburente
• Distanze dai materiali combustibili
• Portata del pavimento
• Accessibilità per la movimentazione
• Presenza di una presa elettrica con messa a terra
• Spazi per caricare il pellet e svolgere la manutenzione

Indicazioni d’installazione

L’installazione deve essere eseguita da personale qualificato nel rispetto del manuale relativo alla versione fornita e delle disposizioni applicabili.

L’installatore deve verificare il sistema fumario, l’afflusso dell’aria comburente, la stabilità dell’apparecchio e le distanze di sicurezza.

Pulizia e manutenzione

Per mantenere la stufa efficiente è necessario:

• Pulire regolarmente il braciere
• Rimuovere la cenere
• Pulire il vetro esclusivamente a stufa fredda
• Mantenere liberi i passaggi dell’aria
• Controllare periodicamente le guarnizioni
• Pulire gli scambiatori secondo il manuale
• Affidare la manutenzione periodica a personale qualificato

Prima della pulizia attendere il completo raffreddamento della stufa e scollegare l’alimentazione elettrica.

Conto Termico

La documentazione storica Cadel associa il modello QUASIMODO3 UP al Conto Termico. L’eventuale accesso all’incentivo deve essere verificato per questo specifico apparecchio e per l’intervento previsto, utilizzando la certificazione ambientale pertinente e i requisiti applicabili al momento della domanda.

Contenuto della fornitura

La fornitura riguarda 1 stufa a pellet Cadel Quasimodo 9 Up-Twin Metallo Nero – Cod. 7020058, nella configurazione con piedistallo e con la documentazione prevista dal produttore.

La dotazione precisa deve corrispondere all’offerta commerciale. Tubi e raccordi fumari, terminali e kit scivolo caricamento pellet devono essere indicati separatamente se compresi.

Scheda tecnica del produttore – PDF

Scarica la scheda tecnica Cadel Quasimodo 9 Up-Twin – Cod. 7020058 – PDF
